型号：Sifam Tinsley
Sifam Tinsley theta-m 变送器 为 用于 测量 和 转换 参数 的 三相 3 和 4 导线 电力 networks 带 任一 平衡 或 unbalanced 负载.
theta-m 将 转换 测得 值 到 标准 模拟 电流 信号. 继电器 输出 信号 overflow 的 selected quantities, 和 脉冲输出 可 用于 功耗 监测 的 3- 相 active 电能.
Sifam Tinsley theta-m 变送器 为 用于 测量 和 转换 参数 的 三相 3 和 4 导线 电力 networks 带 任一 平衡 或 unbalanced 负载.
theta-m 将 转换 测得 值 到 标准 模拟 电流 信号. 继电器 输出 信号 overflow 的 selected quantities, 和 脉冲输出 可 用于 功耗 监测 的 3- 相 active 电能.
Sifam Tinsley theta-m 变送器 为 用于 测量 和 转换 参数 的 三相 3 和 4 导线 电力 networks 带 任一 平衡 或 unbalanced 负载.
theta-m 将 转换 测得 值 到 标准 模拟 电流 信号. 继电器 输出 信号 overflow 的 selected quantities, 和 脉冲输出 可 用于 功耗 监测 的 3- 相 active 电能.

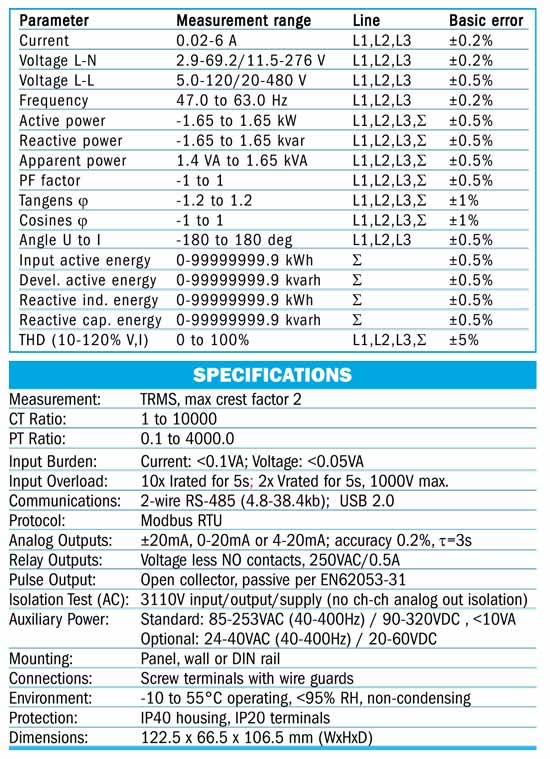

产品目录-页98d Sifam-theta-m-数据表
电力 与 电能 测量
onsite 可编程 PT 与 CT 比
THD 测量
可选 模拟量输出 量程 (0-20mA / 4-20mA / ±20mA)
检测 和 signaling 的 incorrect 相 顺序
RS-485 与 USB 通信, 无 配置软件
LED 指示器 用于 电力 于, 报警 状态, tx/rx
galvanic 隔离, 输入 以 输出
| Item # | Current Input | Voltage Input | Supply Voltage | Outputs | Load Resistance |
|---|---|---|---|---|---|
| Theta-M11111 | 1A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 4 relays (no analog outputs) | 250 ohm |
| Theta-M11112 | 1A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 4 relays (no analog outputs) | 750 ohm |
| Theta-M11121 | 1A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 2 relays, 2 analog outputs | 250 ohm |
| Theta-M11122 | 1A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 2 relays, 2 analog outputs | 750 ohm |
| Theta-M11131 | 1A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 4 analog outputs (no relays) | 250 ohm |
| Theta-M11132 | 1A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 4 analog outputs (no relays) | 750 ohm |
| Theta-M11211 | 1A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 4 relays (no analog outputs) | 250 ohm |
| Theta-M11212 | 1A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 4 relays (no analog outputs) | 750 ohm |
| Theta-M11221 | 1A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 2 relays, 2 analog outputs | 250 ohm |
| Theta-M11222 | 1A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 2 relays, 2 analog outputs | 750 ohm |
| Theta-M11231 | 1A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 4 analog outputs (no relays) | 250 ohm |
| Theta-M11232 | 1A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 4 analog outputs (no relays) | 750 ohm |
| Theta-M12111 | 1A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 4 relays (no analog outputs) | 250 ohm |
| Theta-M12112 | 1A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 4 relays (no analog outputs) | 750 ohm |
| Theta-M12121 | 1A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 2 relays, 2 analog outputs | 250 ohm |
| Theta-M12122 | 1A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 2 relays, 2 analog outputs | 750 ohm |
| Theta-M12131 | 1A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 4 analog outputs (no relays) | 250 ohm |
| Theta-M12132 | 1A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 4 analog outputs (no relays) | 750 ohm |
| Theta-M12211 | 1A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 4 relays (no analog outputs) | 250 ohm |
| Theta-M12212 | 1A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 4 relays (no analog outputs) | 750 ohm |
| Theta-M12221 | 1A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 2 relays, 2 analog outputs | 250 ohm |
| Theta-M12222 | 1A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 2 relays, 2 analog outputs | 750 ohm |
| Theta-M12231 | 1A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 4 analog outputs (no relays) | 250 ohm |
| Theta-M12232 | 1A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 4 analog outputs (no relays) | 750 ohm |
| Theta-M21111 | 5A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 4 relays (no analog outputs) | 250 ohm |
| Theta-M21112 | 5A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 4 relays (no analog outputs) | 750 ohm |
| Theta-M21121 | 5A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 2 relays, 2 analog outputs | 250 ohm |
| Theta-M21122 | 5A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 2 relays, 2 analog outputs | 750 ohm |
| Theta-M21131 | 5A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 4 analog outputs (no relays) | 250 ohm |
| Theta-M21132 | 5A | 57.7V L-N, 100V L-L | 85-253VAC / 90-320VDC | 4 analog outputs (no relays) | 750 ohm |
| Theta-M21211 | 5A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 4 relays (no analog outputs) | 250 ohm |
| Theta-M21212 | 5A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 4 relays (no analog outputs) | 750 ohm |
| Theta-M21221 | 5A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 2 relays, 2 analog outputs | 250 ohm |
| Theta-M21222 | 5A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 2 relays, 2 analog outputs | 750 ohm |
| Theta-M21231 | 5A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 4 analog outputs (no relays) | 250 ohm |
| Theta-M21232 | 5A | 57.7V L-N, 100V L-L | 20-40VAC / 20-60VDC | 4 analog outputs (no relays) | 750 ohm |
| Theta-M22111 | 5A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 4 relays (no analog outputs) | 250 ohm |
| Theta-M22112 | 5A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 4 relays (no analog outputs) | 750 ohm |
| Theta-M22121 | 5A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 2 relays, 2 analog outputs | 250 ohm |
| Theta-M22122 | 5A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 2 relays, 2 analog outputs | 750 ohm |
| Theta-M22131 | 5A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 4 analog outputs (no relays) | 250 ohm |
| Theta-M22132 | 5A | 230V L-N, 400V L-L | 85-253VAC / 90-320VDC | 4 analog outputs (no relays) | 750 ohm |
| Theta-M22211 | 5A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 4 relays (no analog outputs) | 250 ohm |
| Theta-M22212 | 5A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 4 relays (no analog outputs) | 750 ohm |
| Theta-M22221 | 5A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 2 relays, 2 analog outputs | 250 ohm |
| Theta-M22222 | 5A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 2 relays, 2 analog outputs | 750 ohm |
| Theta-M22231 | 5A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 4 analog outputs (no relays) | 250 ohm |
| Theta-M22232 | 5A | 230V L-N, 400V L-L | 20-40VAC / 20-60VDC | 4 analog outputs (no relays) | 750 ohm |
