记录仪（示波记录仪、存储记录仪）

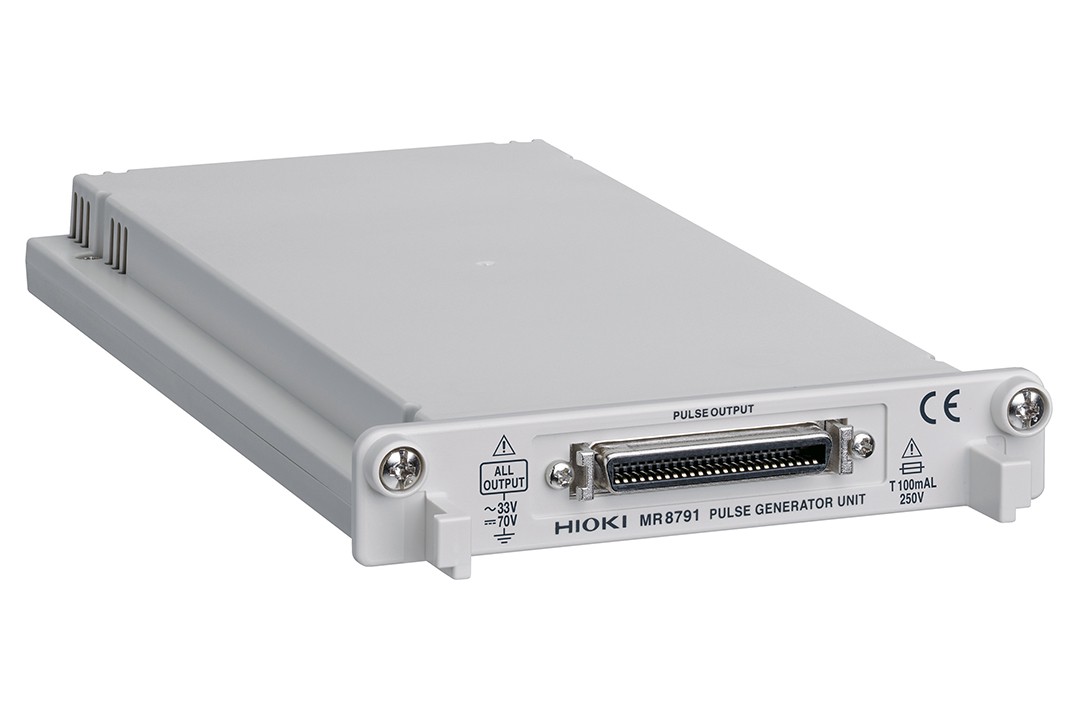

脉冲发生单元 MR8791
8通道脉冲输出0.1Hz〜20kHz码型输出
型号：MR8791
概要
● 可8ch输出的脉冲波形信号
● 和存储记录仪系列组合使用（适用机型有限，不适用于原8847、原MR8847-01/-02/-03）
● 各通道和外壳之间绝缘（各输出通道之间共地）安装在存储记录仪上使用。※不标配输出线，需要另外购买。
产品规格
基本参数（精度保证时间1年）
| 输出端口 | 通道数：8ch，连接器：D-sub半节距50针 对地最大额定电压：AC 30Vrms或DC 60V（主机-输出通道之间） 逻辑输出/开路集电极输出 |
|---|---|
| 输出模式1 | 码型输出：读取频率10 Hz ～ 120 kHz, 2048逻辑码型 脉冲输出：频率0.1 Hz ～ 20 kHz, 占空比 0.1% ～ 99.9% |
| 输出模式2 | 逻辑输出：输出电压电平 0 V − 5 V (高电平3.8V以上, 低电平0.8 V以下) 开路集电极输出：集电极、发射极绝对最大额定电压50 V，过电流保护100 mA |
| 其他 | 自检功能 |
| 体积及重量 | 106W × 19.8H × 196.5D mm, 230 g |
| 附件 | 无 |
