● 4通道
● 开/关探测电压/接触信号
● 为记录电压信号、继电器的接点信号高/低的检验器
记录仪（示波记录仪、存储记录仪）

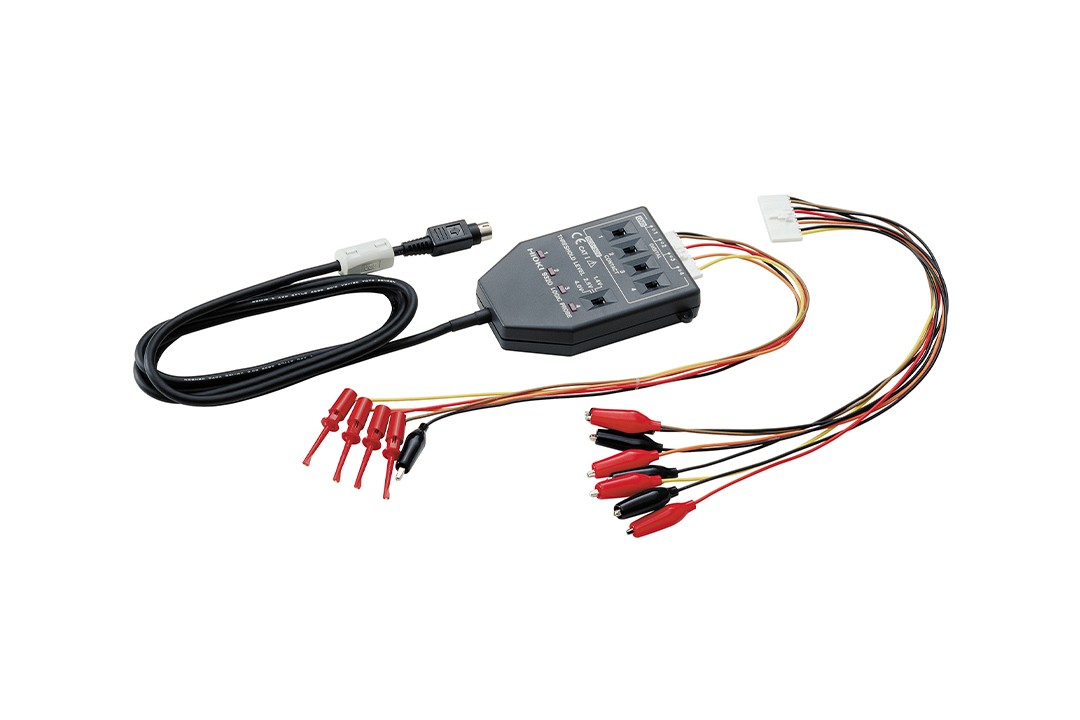

逻辑探头 9327
4通道 开/关探测电压/接触信号，允许响应脉冲宽度100nsec或以上，小型端子
概要
● 4通道
● 开/关探测电压/接触信号
● 为记录电压信号、继电器的接点信号高/低的检验器
产品规格
基本参数
| 输入 | 4 通道 (仪器和通道间的公共地), 数字和接触信号探测 (接触输入可探测开路集电器信号) |
|---|---|
| 输入阻抗 | 1 MΩ (数字输入 0 ～ 5 V), 至少500 kΩ (数字输入 5 ～ 50 V) |
| 上拉电阻 | 2 kΩ (接触输入, 5 ～ 50 V时) |
| 阈值电平(数字输入) | +1.4 V, +2.5 V, +4.0 V |
| 探测电阻(接触输入) | 开路1.5 kΩ/闭路500Ω, 开路 3.5 kΩ/闭路1.5 kΩ,开路 25 kΩ/闭路 8 kΩ |
| 允许响应脉冲宽度 | 100 ns 或以上 |
| 最大允许输入 | 0 ～ +50 V DC |
| 尺寸、重量 | 62 mmW × 94 mmH × 20 mmD, 150 g 输入线长: 30 cm 连接线长: 1.5 m |
| 附件 | IC 夹测试线×1, 鳄鱼夹测试线×1, 携带盒 ×1 |
