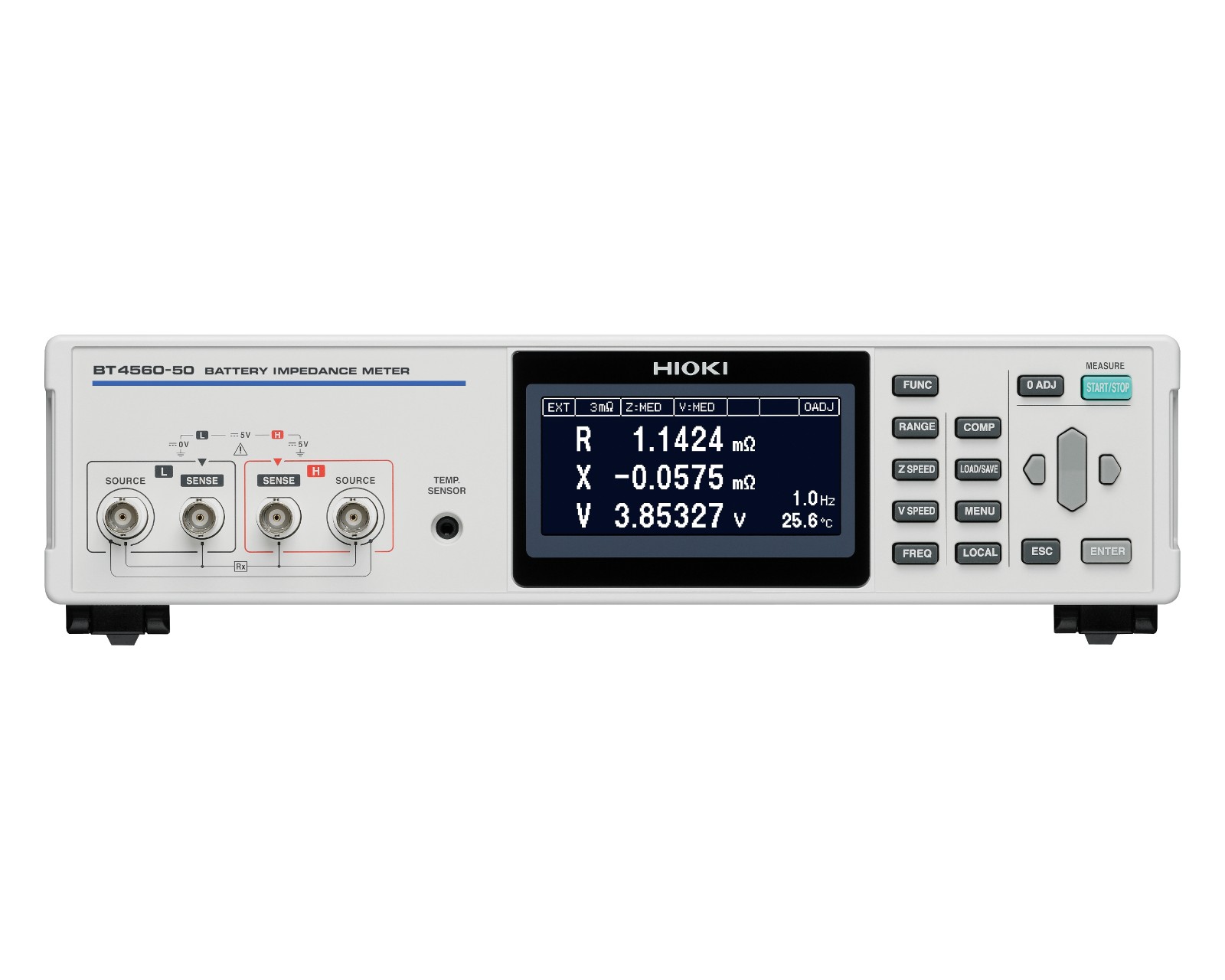

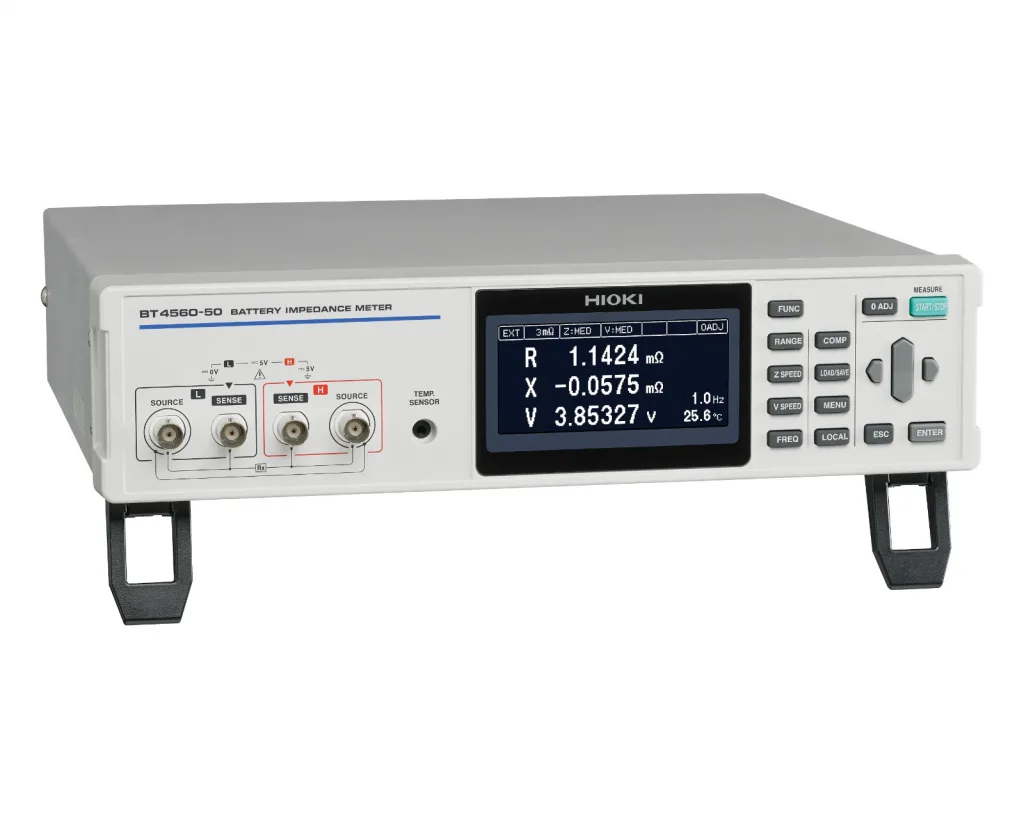

电池阻抗测试仪 BT4560-50

Name: BT4560-50 电池阻抗测试仪 BT4560-50
Brand: 日置 HIOKI
SKU: BT4560-50

适用于大容量电池的EIS测试

● EIS 测量频率：0.01 Hz ~ 1.05 kHz
● 同时测量阻抗、电压和温度
● 搭配了便于研发使用的软件
● 数据与第三方等效电路分析软件兼容

● 生产线支持：LAN 接口和专用扫描仪

● 已取得CSA 认证

立即询价 / 申请演示加入询价车

型号：BT4560-50

概要

从研发到生产线均可使用可靠的EIS测量仪器

从研发到生产线，电池阻抗测试仪BT4560都能快速、轻松地进行EIS测试。(*1)

为了对多个电池进行更有效率的测量，BT4560还能搭配集成检测系统，为大容量电池的质量管理提供高精度的测量。此外，新的LAN接口还便于构建检测系统，进一步提高了便利性。

*1：EIS(Electrochemical Impedance Spectroscopy：电化学阻抗谱)是一种使用小交流信号在宽频率范围内测量电池阻抗的方法。通过这种方法可以详细了解电池的内阻和反应性，了解电池的特性和性能，对电池的研发和质量管理非常有用。

通过控制电解液电阻、电荷转移电阻和扩散电阻，提高电池质量

・测量 0.01 Hz 至 1.05 kHz 的频率

・测量低频电荷转移电阻和扩散电阻

・测量高频电解液电阻和焊接电阻

・使用标配的应用程序绘制奈奎斯特图（Cole-Cole Plot）

・使用等效电路分析软件详细分析电池内部状态

同时制作奈奎斯特图（Cole-Cole Plot）

将 HIOKI日置的电池阻抗分析仪 BT4560连接到电脑上，可以快速、轻松地扫描频率，并实时绘制图表。

可测量低于 1 mΩ 的低阻抗

BT4560可以精确测量内部阻抗低于1 mΩ的大容量电池。可提供具备再现性的数据，提高分析和评估的可靠性。

4端子对测量，抑制产生的磁通量，提高高频测量的稳定性

4端子对测量是一种使用回线抵消测量电流产生的磁通量的测量方法。由于它不受周围金属产生的涡流影响，能实现稳定的测量，因此可以大大减少测量过程中布线移动时测量值的波动。

产品规格

最大输入电压	最大5V
测量项目	阻抗、电压、温度
阻抗测量	测量参数：R 电阻、X 电抗、Z 阻抗、θ相位角测量频率: 0.01 Hz〜1050 Hz 测量量程: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 测量电流: 3 mΩ 量程: 1.5 Arms, 10 mΩ 量程: 500 mArms, 100 mΩ 量程: 50 mArms
电压测量	测量量程: 5.00000 V (单量程), 测量时间: 0.1 s (FAST)〜1.0 s (SLOW)
温度测量	显示范围: -10.0℃〜60.0℃, 测量时间: 2.3 s
基本精度	¦Z¦ : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃〜40.0℃)
功能	比较器，自校准，采样延迟，平均值，电压限制，测量阻抗时电位梯度补偿，施加交流时防止充放电，按键锁定，系统测试，面板保存·读取(最大126组)

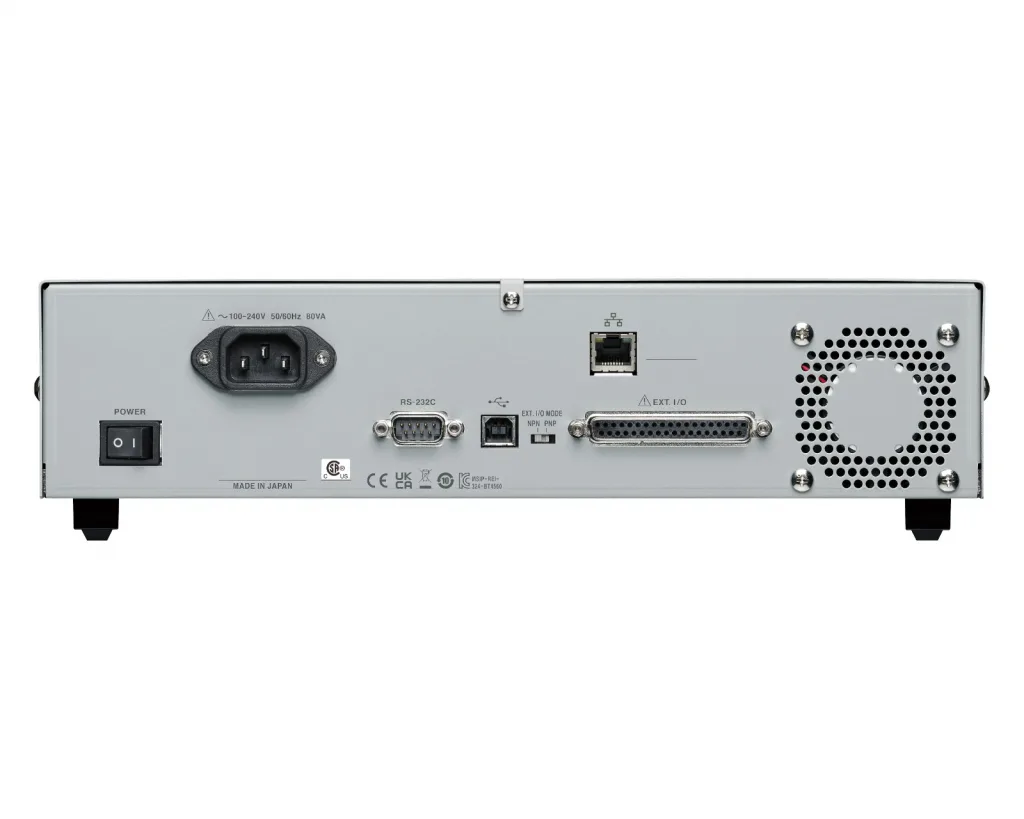

接口	LAN, RS-232C, USB, EXT. I/O (NPN/PNP可切换)
电源	额定电源电压：AC 100 V～240 V 额定电源频率：50 Hz/60 Hz 额定功率：80 VA max
体积及重量	约330W × 80H × 293D mm (不含突起部分), 约3.8 kg
附件	电源线×1，使用说明书×1，调零板×1，USB连接线(A-B型)×1
