•高精度:电阻±0.5% rdg. ±5dgt., 电压±0.01% rdg. ±3dgt.
•高分辨率:电阻0.01mΩ(300mΩ量程); 电压0.1mV(20V量程)
•高速10ms以内同时测量内阻和电压
•最大可以统计30000个数据,有利于工程管理,品质管理
电池测试仪

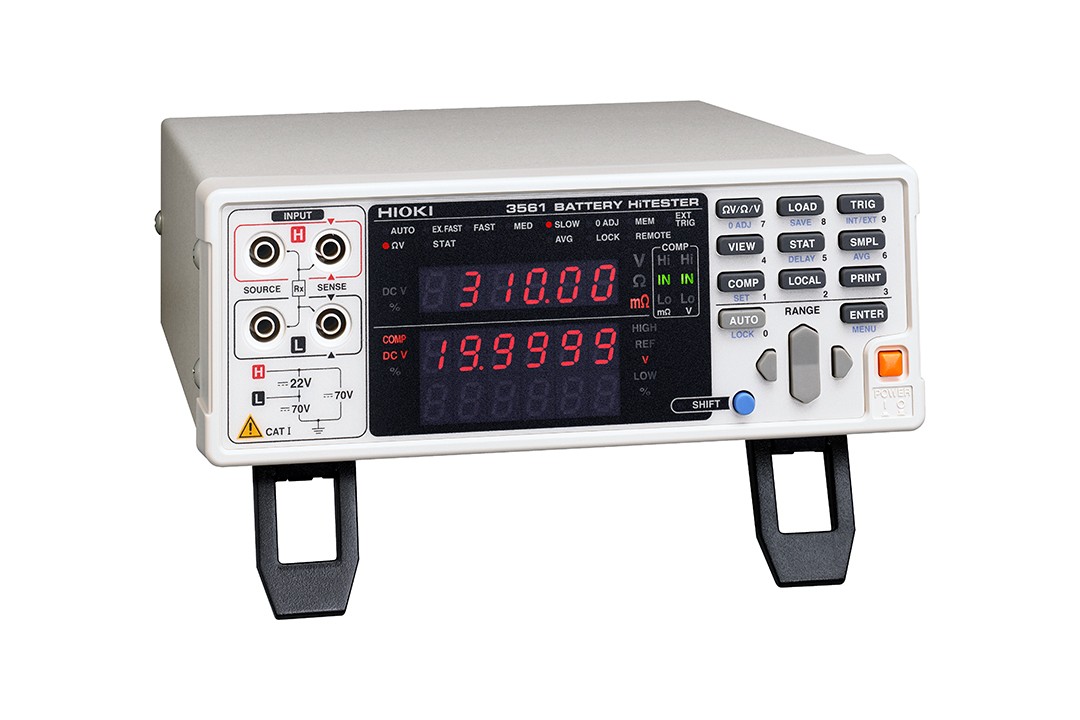

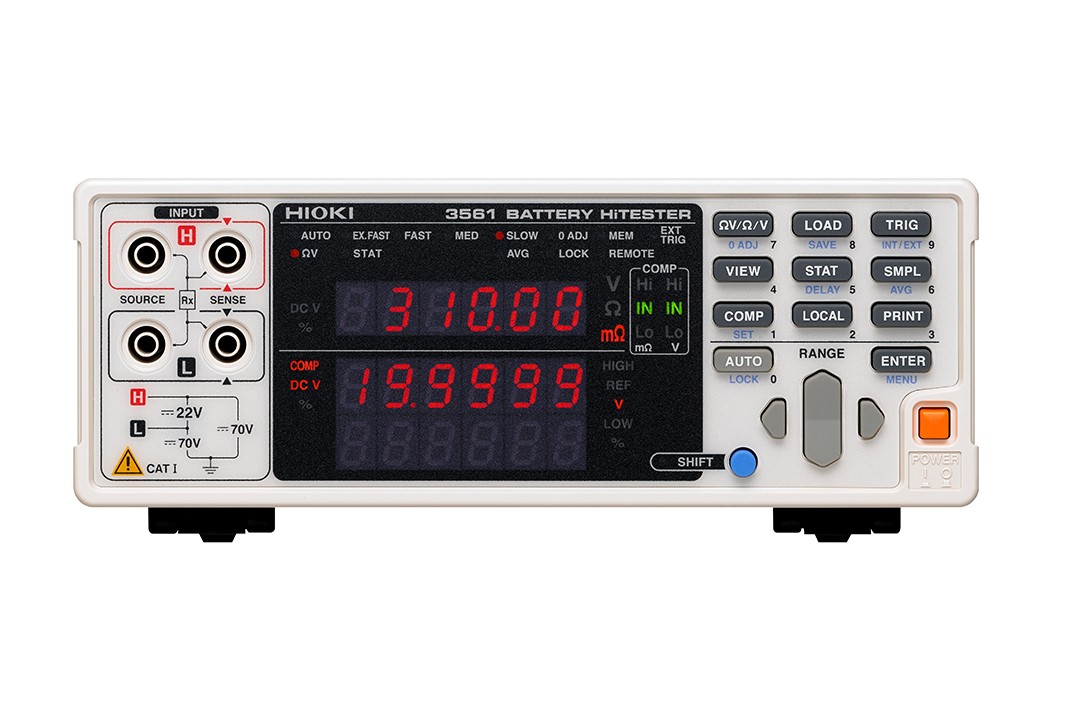

电池测试仪 3561
小型二次电池检查，高速电池测试仪
概要
•高精度:电阻±0.5% rdg. ±5dgt., 电压±0.01% rdg. ±3dgt.
•高分辨率:电阻0.01mΩ(300mΩ量程); 电压0.1mV(20V量程)
•高速10ms以内同时测量内阻和电压
•最大可以统计30000个数据,有利于工程管理,品质管理
产品规格
基本参数
| 电阻测量量程 | 电阻: 310.00mΩ/3.1000Ω, 电压: ±19.9999V |
|---|---|
| 精度 | 电阻:±0.5% rdg. ±5dgt. 电压:±0.01% rdg. ±3dgt. |
| 测量电流频率 | 1kHz ±0.2Hz |
| 测量电流 | 10mA（300mΩ量程）, 1mA（3Ω量程） |
| 开路端子电压 | 7V 峰值 |
| 最大应用测量电压 | DC ±22V |
| 最大对地电压 | DC ±70V |
| 采样时间 | 采样超快快中慢ΩV（50 Hz） （60 Hz）7ms23ms83ms 69ms258ms 252msΩ（50 Hz） （60 Hz）4ms12ms42ms 35ms157ms 150msV（50 Hz） （60 Hz）4ms12ms42ms 35ms157ms 150ms |

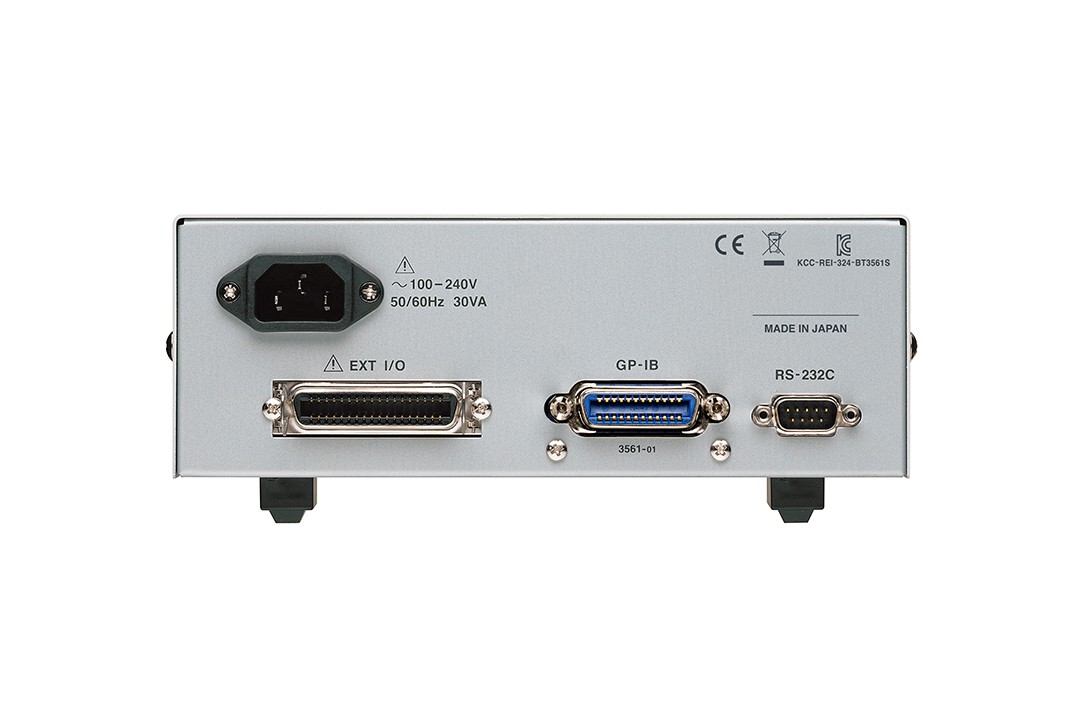

| 接口 | EXT I/O, RS-232C, 打印机（通过RS-232C）, GP-IB（3561-01） |
| 电源 | AC 100～240V ±10%, 50/60Hz, 30VA max. |
| 体积及重量 | 215W × 80H × 295Dmm, 2.4kg |
| 附件 | 电源线× 1，使用说明书× 1 |
选件
可配套使用的产品(2021年8月)
测试线
夹型测试线L2107A:130 mm, B:83 mm, L:1.1 m
夹形测试线 9452A: 220mm, B: 197mm, L: 1.36m
4端子测试线 9453A:280 mm, B:118 mm, L:1.36m
针型测试线 9455A: 240mm, B: 132mm, L: 804mm, 非CE标识产品
大夹型测试线 9467A: 300 mm, B: 131 mm, L: 1350 mm, 前端φ28 mm, DC 50 V
针型测试线9770A：260mm B：140mm L：850mm DC 70V
针型测试线9771A：260mm B：138mm L：850mm DC 70V
PC通讯器
RS-232C 连接线 96379pin-9pin，1.8m长
GP-IB连接线9151-022m长
打印机
打印机9670供电电源为AC适配器，9671或电池组9672， 无CE标志。
电池组 9672用于9670, 7.4 V DC/ 1600 mAh
电池充电器 9673用于 9672, 100 V AC
替换部件
支撑脚Z7052
支撑脚Z7053
