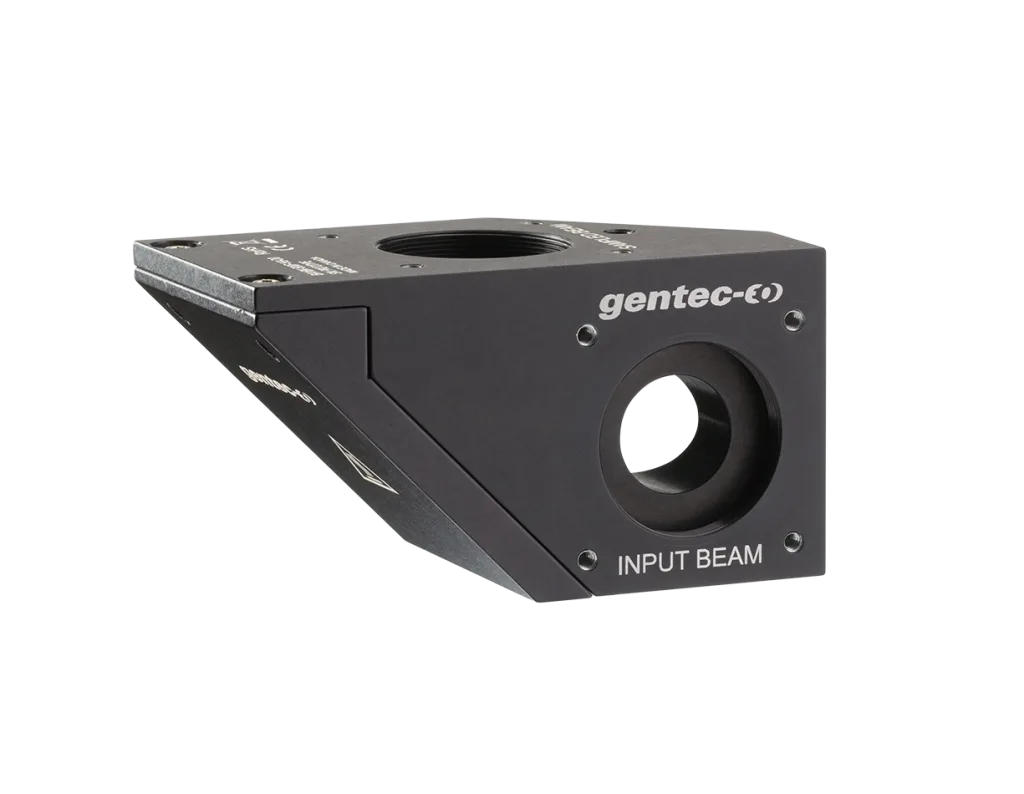

光学衰减器，口径 16 mm，最高承受 500 W。
改进设计
现在将 BA 光束采样器安装到光学系统更加简便。所有 BA16 型号的输入和输出端均包含 SM1 螺纹口径和四个 M4 螺纹孔，兼容 30 mm 笼式系统。
管理激光功率
CMOS 传感器的饱和水平和损伤阈值都较低，因此控制激光功率至关重要，以获得最佳测量效果并避免损坏 BEAMAGE 相机。
对激光光束进行采样
BA 系列光学衰减器利用两个正交楔面上的菲涅耳反射提取入射光束的一小部分，同时保持入射光束的偏振态和辐照度不变。
多种可能的应用
同时监测功率和光束轮廓
偏振不敏感分束器，无背反射
光学取样器，配合我们的能量或功率探测器使用
适用于高灵敏度探测器（如 M6 系列和 PH 系列）的衰减器
BEAMAGE-3.0
光束质量分析相机。高分辨率 CMOS 传感器，符合 ISO 标准测量。
BEAMAGE-3.0-IR
光束质量分析相机，带磷光镀膜，适用于红外波长（1495-1595 nm）。高分辨率 CMOS 传感器，符合 ISO 标准测量。
BEAMAGE-4M
光束质量分析相机。4.2 百万像素高分辨率 CMOS 传感器，符合 ISO 标准测量。
BEAMAGE-4M-IR
光束质量分析相机，带磷光镀膜，适用于红外波长（1495-1595 nm）。4.2 百万像素高分辨率 CMOS 传感器，符合 ISO 标准测量。
UP19K-15S-H5-D0
热电功率传感器，最高可测激光功率 15 W。
UP19K-110F-H9-D0
热电功率传感器，最高可测激光功率 110 W。
UP19K-200W-H9-D0
热电功率传感器，最高可测激光功率 200 W。
ND 滤光片
BEAMAGE 相机 ND 滤光片。
保护盖
光学表面保护盖
SM1-SM1
SM1 镜筒连接器
Measurement capabilities | |
| Spectral range | 200 - 2100 nm |
| Equivalent attenuation | 1/1700 |
| Integrated power detector | N/A |
| Optical wedges material | UV Fused Silica (uncoated) |
| Residual beam deviation | 5.6° |
| Polarization correction | Yes (pair of orthogonal wedges) |
Damage thresholds | |
| Maximum average power density | 10 MW/cm² |
| Maximum energy density | 10 J/cm² |
| Maximum power1 | 500 W |
Physical characteristics | |
| Aperture diameter | 16 mm |
| Dimensions | 45H x 47W x 81D mm |
| Weight | 0.26 kg |
| Mounting thread | SM1 |
| Adaptor included | SM1 external threaded tube |
Compatible stand
- STAND-S-233
