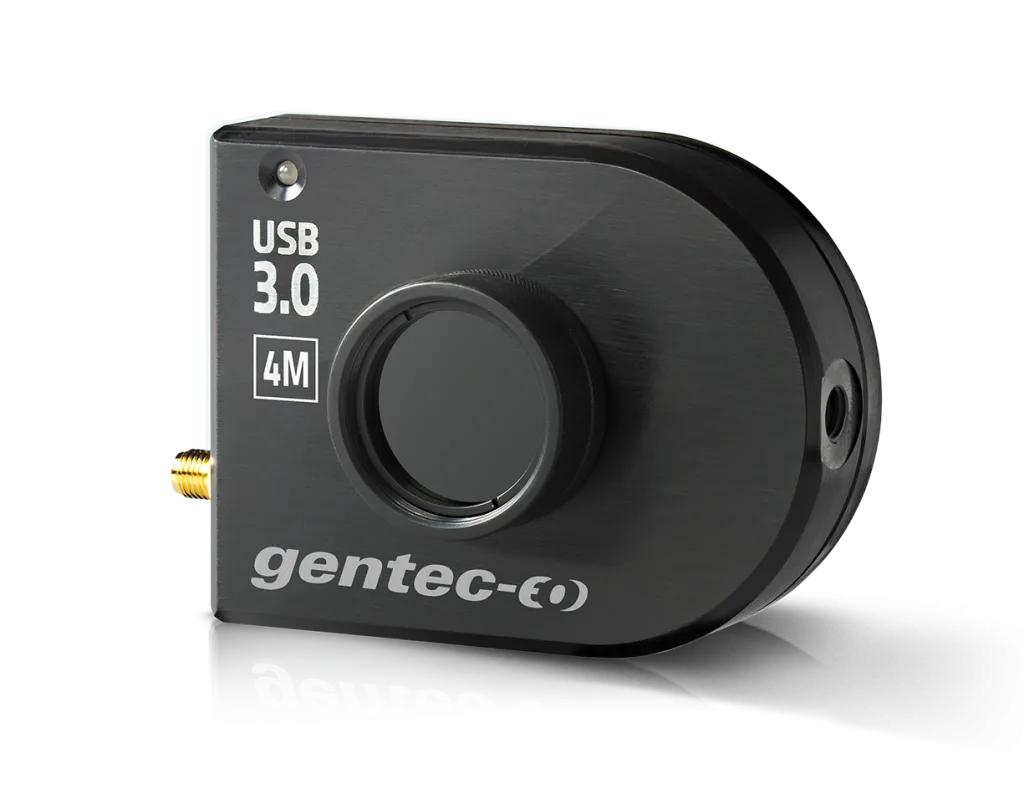

BEAMAGE-4M-IR
返回
光束质量分析相机，带磷光镀膜，适用于红外波长（1495-1595 nm）。4.2 百万像素高分辨率 CMOS 传感器，符合 ISO 标准测量。
光束质量分析相机，带磷光镀膜，适用于红外波长（1495-1595 nm）。4.2 百万像素高分辨率 CMOS 传感器，符合 ISO 标准测量。
USB 3.0 实现最快传输速率
比普通 USB 2.0 连接快 10 倍（也兼容 USB 2.0）
高分辨率
可对极小光束进行精确轮廓测量：BEAMAGE-4M 像素间距 5.5 µm
大口径
BEAMAGE-4M 和 BEAMAGE-4M-IR：11.3 × 11.3 mm
BEAMAGE-4M-FOCUS：20.5 × 20.5 mm
可选红外镀膜
BEAMAGE-4M-IR 相机采用特殊磷光镀膜，适用于红外波长（1495-1595 nm）
符合 ISO 标准
直径、质心、椭圆度和方向的 D4σ 定义符合 ISO 11146:2004 和 11146:2005 标准
直观的软件界面
界面易于操作，具备丰富的显示和控制功能：
2D、3D 和 XY 显示
背景扣除功能
独特的"动画"功能
高斯拟合
半对数图形
外触发
将相机与脉冲激光器同步
BA16-60S
光学衰减器，口径 16 mm，最高承受 500 W。
BA16K-150S-H5-D0
光学衰减器，口径 16 mm，最高承受 150 W。含 UP19K-15S-H5-D0。
BA16K-500F-H9-D0
光学衰减器，口径 16 mm，最高承受 500 W。含 UP19K-110F-H9-D0。
ND 滤光片
BEAMAGE 相机 ND 滤光片。
BA32-1KW
光学衰减器，口径 32 mm，最高承受 1000 W。
B3-USB
BEAMAGE 相机 USB3.0 替换线缆。
USBA-C
USB-A 转 USB-C 适配器，适用于 INTEGRA（USB）和 BEAMAGE 系列。
合规认证
合规证书
SMA-BNC
SMA-BNC 适配器
便携箱
运输箱
B3-KEY
含软件和驱动的 U 盘
ND4.0
ND 4.0 滤光片，SM1 螺纹可堆叠镜架。
B3-SM1
用于 BEAMAGE-4M 的 C 接口转 SM1 适配器。
Measurement capabilities | |
| Spectral range | 1495 - 1595 nm |
| Minimum measurable beam | 70 μm |
| Sensor technology | CMOS (with Phosphor Coating) |
| Pixel count | 4.2 MPixels |
| H x V | 2048 x 2048 |
| Beam diameter definitions | D4σ (ISO compliant)1/e2 along crosshairs (13.5%)FWHM along crosshairs (50%)Custom (%) |
| Shutter type | Global |
| Frame rate | 6.2 fps @ 4.2 MPixels (Full Frame) |
| ADC level | 12 bit (default) / 10 bit (option) |
| RMS noise | 1000:1 (60 dB) |
Damage thresholds | |
| Maximum power density1 | 10 W/cm² |
| Maximum energy density2 | 100 mJ/cm² |
| Maximum power3 | 1 W |
Physical characteristics | |
| Dimensions | 61H x 81.1W x 19.7D mm |
| Weight | 0.14 kg |
| Pixel dimension | 5.5 μm |
| Included filter | ND4 |
| Active area | 11.3 x11.3 mm |
Compatible stand
- STAND-D-233
