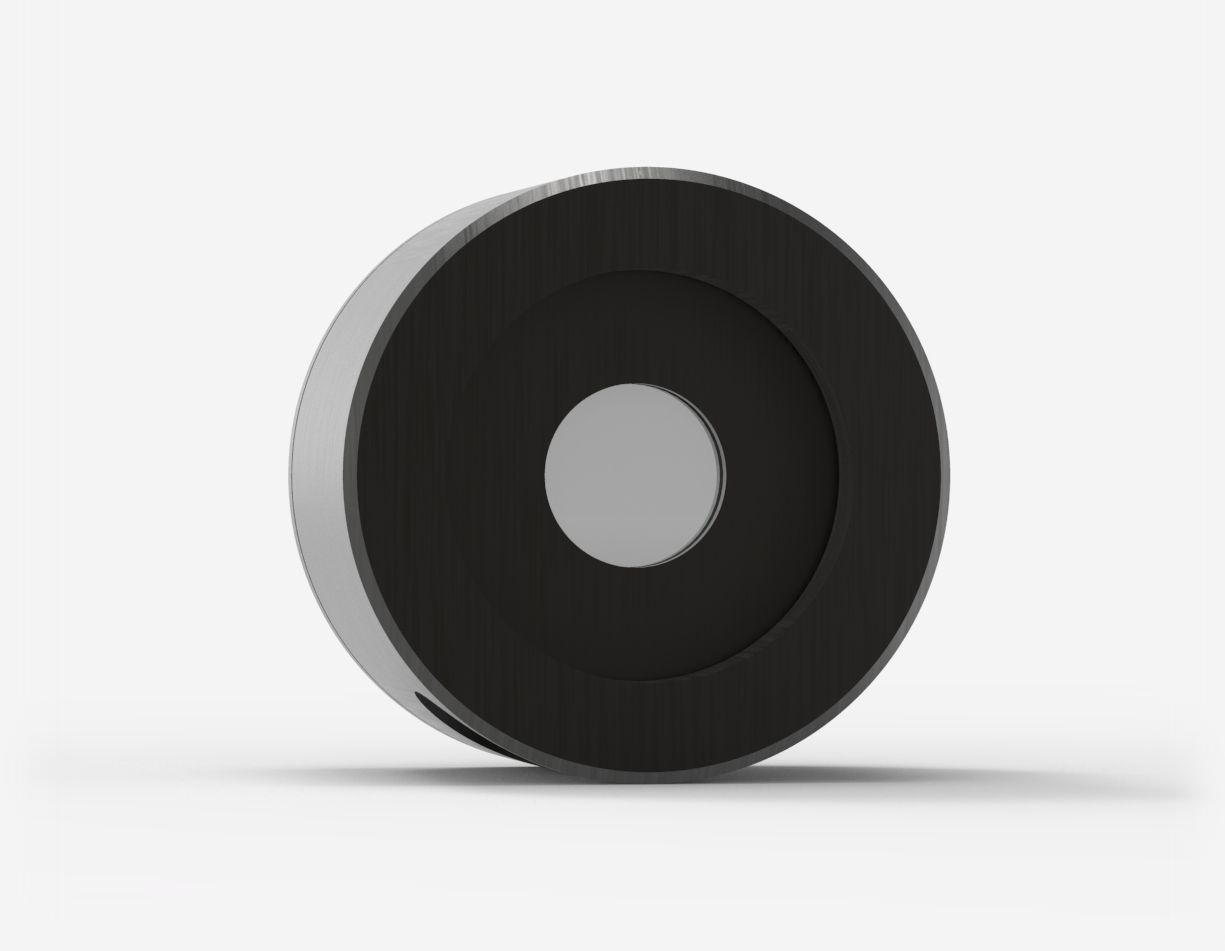

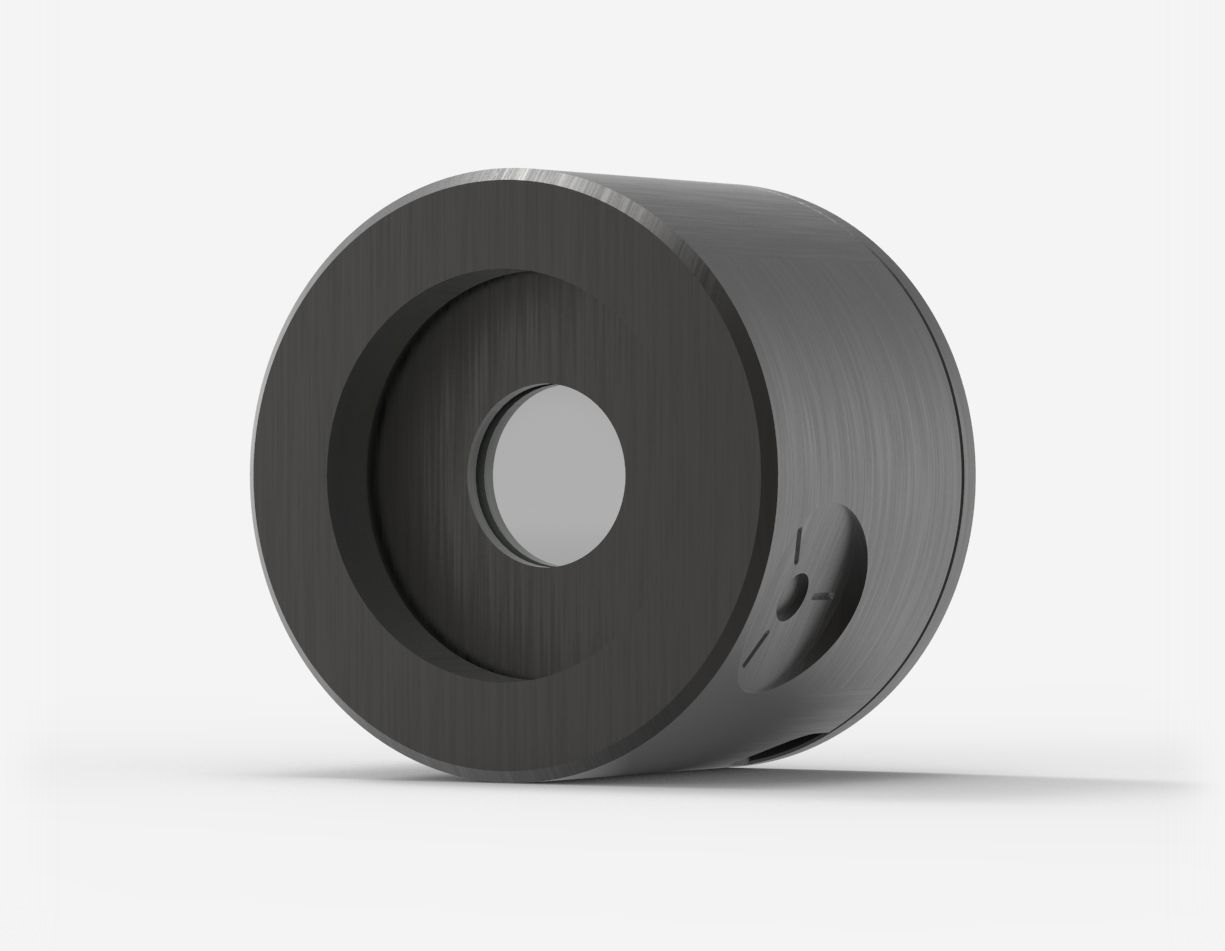

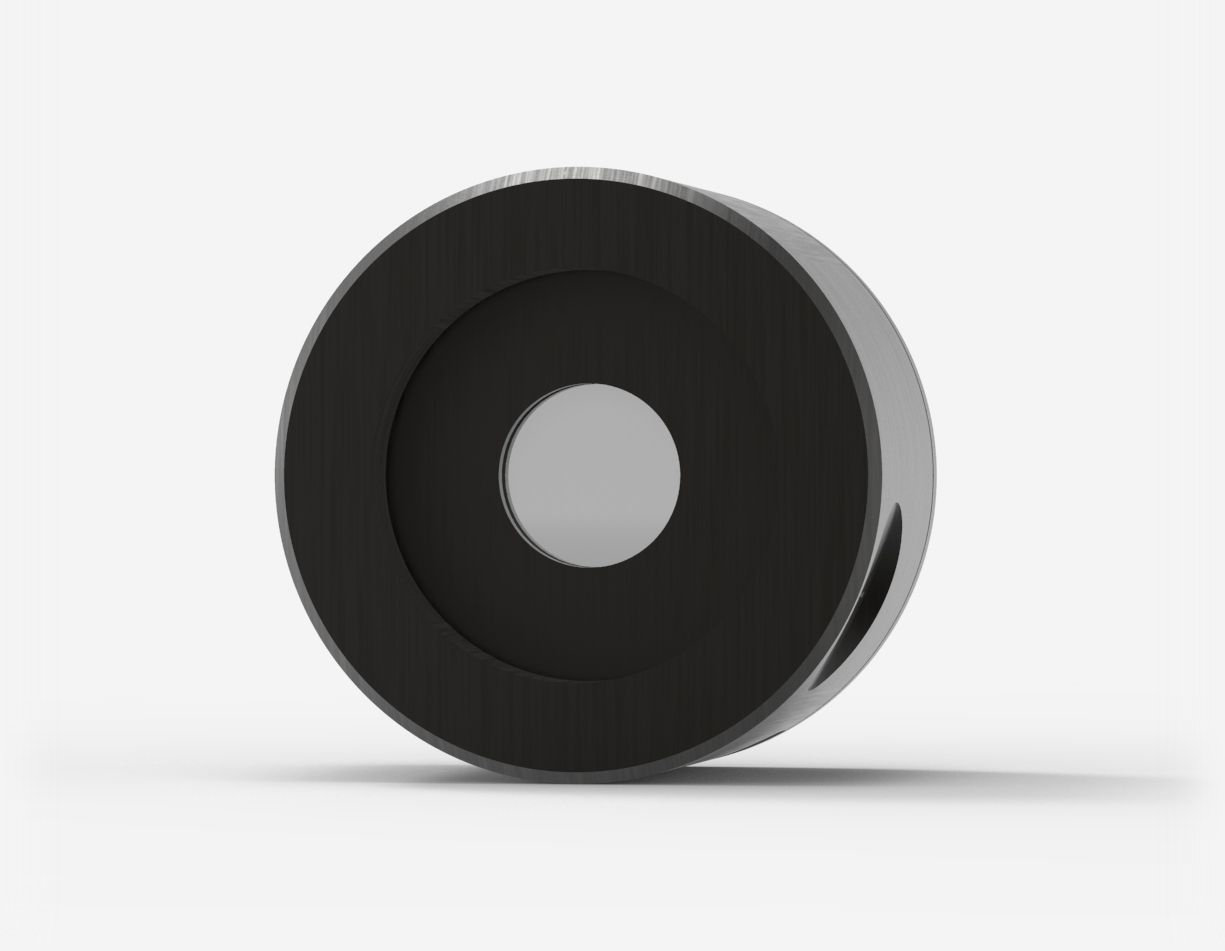

光电二极管能量传感器，最高可测激光能量 81 nJ。
极低噪声
搭配 M-LINK、MAESTRO 和 S-LINK 监视仪表，噪声水平低至 8 fJ（仅 PE3B-Si 型号）。
3 种传感器可选
PE-B-SI 系列：3 和 10 mm 口径硅传感器，波长范围 0.21 至 1.08 µm
PE5B-GE：5 mm 口径，锗传感器，波长范围 0.8 至 1.65 µm
PE3B-IN：3 mm 口径，InGaAs 传感器，波长范围 0.9 至 1.7 µm
智能接口
包含全部标定数据
MAESTRO
功率与能量测量触摸屏显示仪表。单通道，多种输出（USB、以太网、模拟）。
U-LINK (USB)
功率与能量测量 PC 接口。单通道，USB 输出。
U-LINK (RS-232)
功率与能量测量 PC 接口。单通道，RS-232 输出。
INTEGRA
嵌入式 PC 接口，用于功率与能量测量。仅可作为探测器输出选项购买。
S-LINK-1 (Ethernet)
功率与能量测量 PC 接口。单通道，USB 与以太网输出。
S-LINK-2 (Ethernet)
功率与能量测量 PC 接口。双通道，USB 与以太网输出。
M-LINK
功率与能量测量 PC 接口。单通道，USB 输出。
S-LINK-1
功率与能量测量 PC 接口。单通道，USB 输出。
S-LINK-2
功率与能量测量 PC 接口。双通道，USB 输出。
APM (D)
模拟功率模块，用于将 -B 探头接入示波器和锁相放大器。
标定
标定证书
PWC
个人波长校正™ 证书
保护盖
光学表面保护盖
Measurement capabilities | |
| Spectral range1 | 210 - 1080 nm |
| Typical rise time | 30 µs |
| Maximum repetition frequency | 1000 Hz |
| Maximum measurable energy2 | 81 nJ |
| Noise equivalent energy3 | 1.5 pJ |
| Maximum pulse width | 10 μs |
| Energy calibration uncertainty | ±18 % (210 - 229 nm)±8.0 % (230 - 254 nm)±6.5 % (255 - 399 nm)±2.5 % (400 - 899 nm)±4.0 % (900 - 1009 nm)±7.5 % (1010 - 1080 nm) |
Damage thresholds | |
| Maximum average power density | 65 mW/cm² |
| Maximum energy density | 5 µJ/cm² |
| Maximum power | 230 μW |
Physical characteristics | |
| Aperture diameter | 10 mm |
| Absorber | SiUV |
| Dimensions | 38.1Ø x 27.4D mm |
| Weight | 0.09 kg |
| Distance to sensor face | 13.7 mm |
Compatible stand
- STAND-D-233
