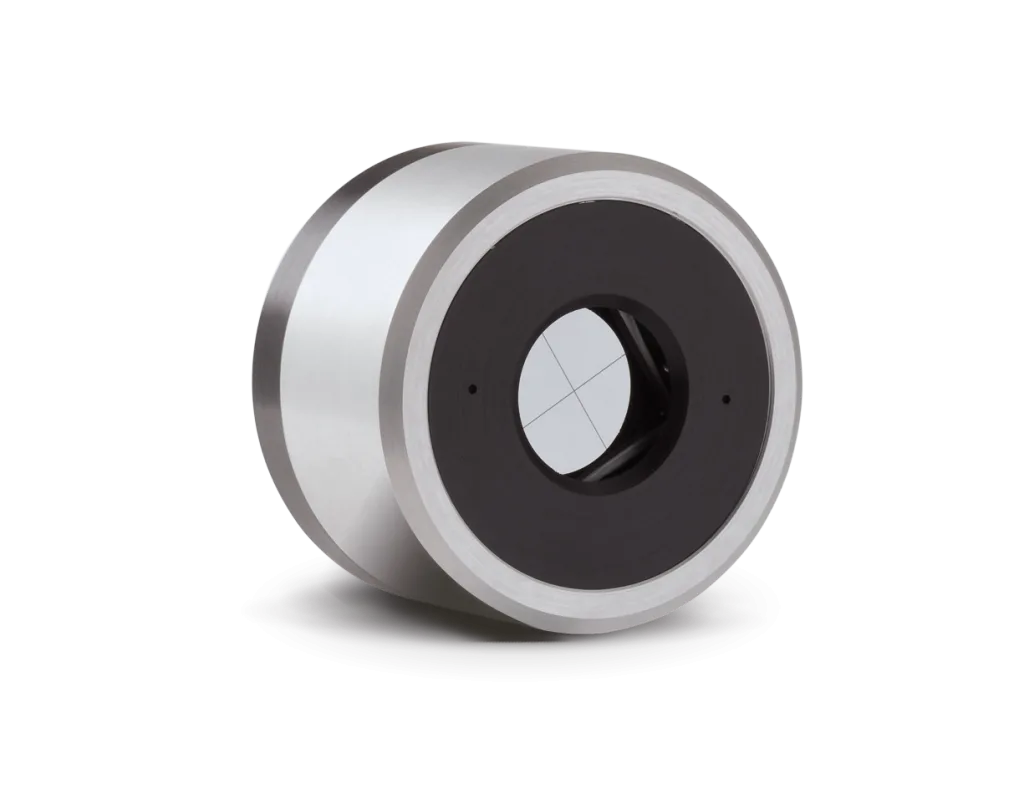

四象限激光位置探测传感器，适用于脉冲激光。
测量、跟踪和对准
无论激光光束射向何处都能跟踪。
四通道探测器
独特的四象限探测器技术，以高分辨率感测激光光束位置。
适用于连续、脉冲和高重复频率激光器
QUAD-E：单脉冲能量从 μJ 到 mJ
QUAD-P：功率从 μW 到 mW
从紫外到远红外和太赫兹
覆盖从紫外到毫米波全部光源的吸收体
大面积传感器
9 mm 和 20 mm 方形探测器
快速 USB 2.0 连接
确保全速跟踪
包含应用软件
随附功能丰富的完整 LabView 应用软件
QUAD-4Track
激光位置监测仪（含软件）。
Measurement capabilities | |
| Spectral range | 0.1 - 3000 μm |
| Typical rise time | 150 µs |
| Typical power sensitivity | 2000 V/W |
| Maximum repetition rate | 1000 Hz |
| Minimum beam size1 | 10 mm Ø |
| Minimum position resolution | 1 μm |
| Maximum measurable energy | 20 mJ |
| Noise equivalent energy | 1 μJ |
| Maximum pulse width | 2.5 μs |
Damage thresholds | |
| Maximum average power density1 | 0.1 W/cm² |
| Maximum energy density2 | 50 mJ/cm² |
Physical characteristics | |
| Aperture width | 20 mm |
| Aperture height | 20 mm |
| Absorber | MT |
| Dimensions | 63.5Ø X 40.6D mm |
| Weight | 0.18 kg |
Compatible stand
- STAND-D-233
