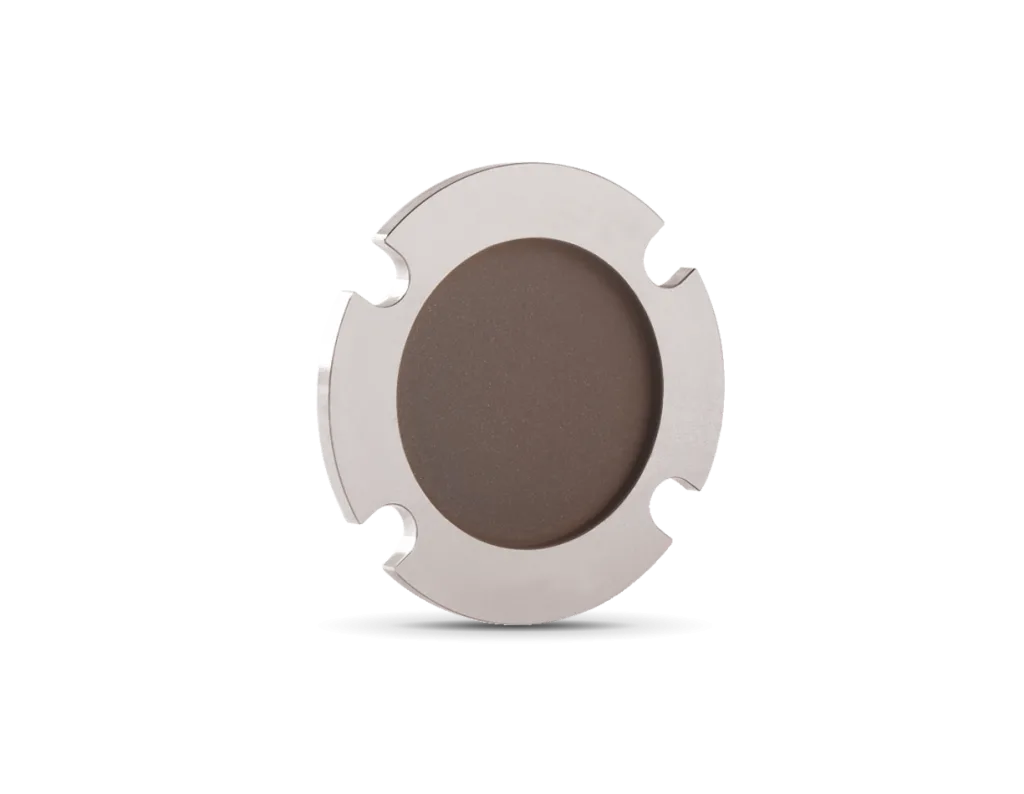

未标定热电盘式传感器，最高可测激光功率 70 W。
为集成而设计
具备宽带宽和高功率密度
超薄外形
厚度仅 2 mm 起
多种口径尺寸
口径可从 10 mm 至 55 mm 选择。
2 级集成方式
单独盘式传感器
盘式传感器 + PCB
UP12E-10S-H5-D0
热电功率传感器，最高可测激光功率 10 W。
UP12E-20H-H5-D0
热电功率传感器，最高可测激光功率 20 W。
UP12E-70W-H5-D0
热电功率传感器，最高可测激光功率 70 W。
Measurement capabilities | |
| Maximum average power | 70 W |
| Maximum average power (fan-cooled) | 30 W |
| Noise equivalent power | 1 mW |
| Spectral range | 0.19 - 20 μm |
| Typical rise time1 | 1.6 s |
| Typical power sensitivity2 | 0.53 mV/W |
| Recommended load impedance | 100 kΩ |
Measurement capabilities (Energy mode) | |
| Typical energy sensitivity | 0.84 mV/J |
| Maximum measurable energy1 | 5 J |
| Noise equivalent energy | 20 mJ |
Damage thresholds | |
| Maximum average power density | 36 kW/cm² |
| Maximum energy density1 | 1 J/cm² |
Physical characteristics | |
| Absorber | H5 |
| Dimensions | 36Ø x 2D mm |
| Weight | 0.004 kg |
