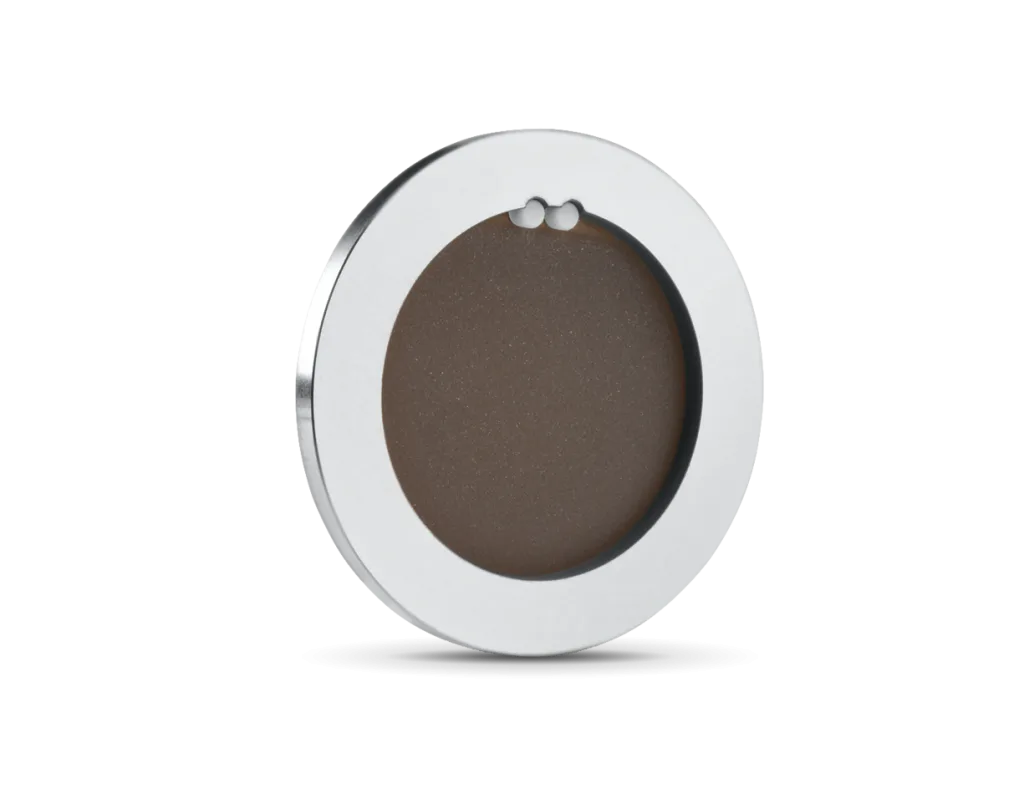

未标定热电盘式传感器，最高可测激光功率 200 W。
为集成而设计
具备宽带宽和高功率密度
超薄外形
厚度仅 2 mm 起
多种口径尺寸
口径可从 10 mm 至 55 mm 选择。
2 级集成方式
单独盘式传感器
盘式传感器 + PCB
UP19K-15S-H5-D0
热电功率传感器，最高可测激光功率 15 W。
UP19K-30H-H5-D0
热电功率传感器，最高可测激光功率 30 W。
UP19K-50L-H5-D0
热电功率传感器，最高可测激光功率 50 W。
UP19K-110F-H9-D0
热电功率传感器，最高可测激光功率 110 W。
UP19K-150W-H5-D0
热电功率传感器，最高可测激光功率 150 W。
UP19K-200W-H9-D0
热电功率传感器，最高可测激光功率 200 W。
Measurement capabilities | |
| Maximum average power | 200 W |
| Maximum average power (fan-cooled) | 110 W |
| Noise equivalent power | 3 mW |
| Spectral range | 0.19 - 20 μm |
| Typical rise time1 | 4.5 s |
| Typical power sensitivity2 | 0.23 mV/W |
| Recommended load impedance | 100 kΩ |
Measurement capabilities (Energy mode) | |
| Typical energy sensitivity | 0.23 mV/J |
| Maximum measurable energy1 | 25 J |
| Noise equivalent energy | 60 mJ |
Damage thresholds | |
| Maximum average power density | 45 kW/cm² |
| Maximum energy density1 | 1 J/cm² |
Physical characteristics | |
| Absorber | H9 |
| Dimensions | 44Ø x 3D mm |
| Weight | 0.007 kg |
