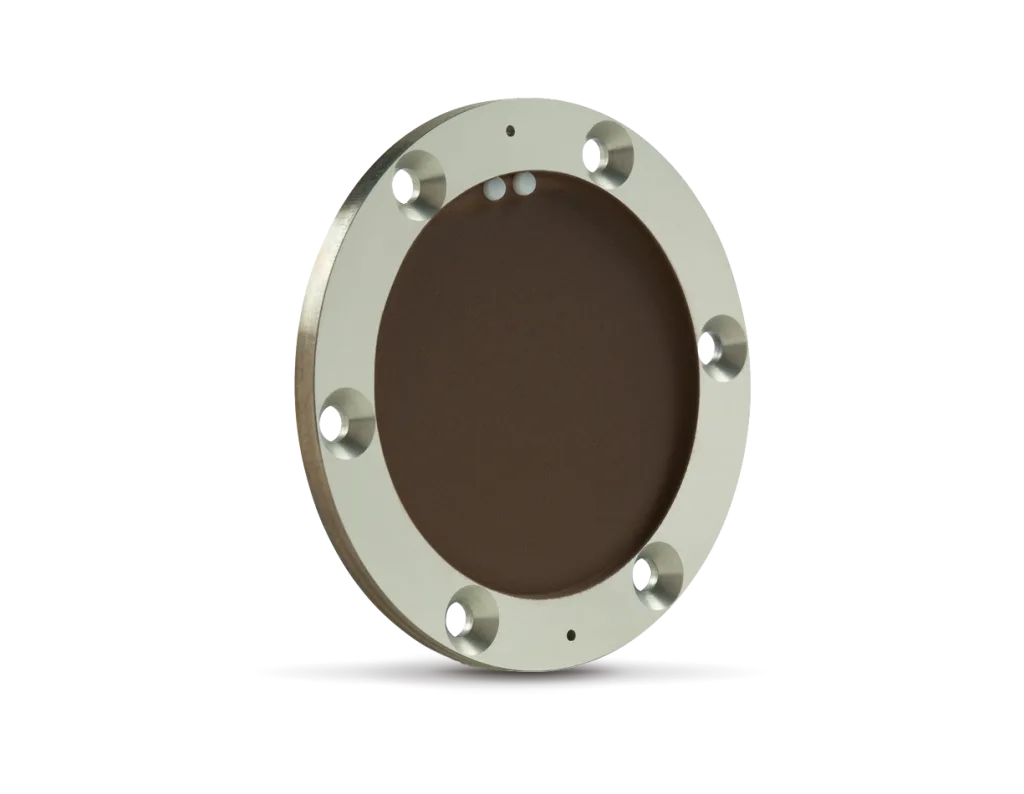

未标定热电盘式传感器，最高可测激光功率 200 W。
为集成而设计
具备宽带宽和高功率密度
超薄外形
厚度仅 2 mm 起
多种口径尺寸
口径可从 10 mm 至 55 mm 选择。
2 级集成方式
单独盘式传感器
盘式传感器 + PCB
UP25N-40S-H9-D0
热电功率传感器，最高可测激光功率 40 W。
UP25N-100H-H9-D0
热电功率传感器，最高可测激光功率 100 W。
UP25N-250F-H12-D0
热电功率传感器，最高可测激光功率 250 W。
UP25M-350W-H12-D0
热电功率传感器，最高可测激光功率 350 W。
Measurement capabilities | |
| Maximum average power | 200 W |
| Maximum average power (fan-cooled) | 150 W |
| Noise equivalent power | 3 mW |
| Spectral range | 0.19 - 20 μm |
| Typical rise time1 | 5 s |
| Typical power sensitivity2 | 0.23 mV/W |
| Recommended load impedance | 100 kΩ |
Measurement capabilities (Energy mode) | |
| Typical energy sensitivity | 0.14 mV/J |
| Maximum measurable energy1 | 40 J |
| Noise equivalent energy | 200 mJ |
Damage thresholds | |
| Maximum average power density | 45 kW/cm² |
| Maximum energy density1 | 1 J/cm² |
Physical characteristics | |
| Absorber | H9 |
| Dimensions | 54Ø x 3D mm |
| Weight | 0.013 kg |
