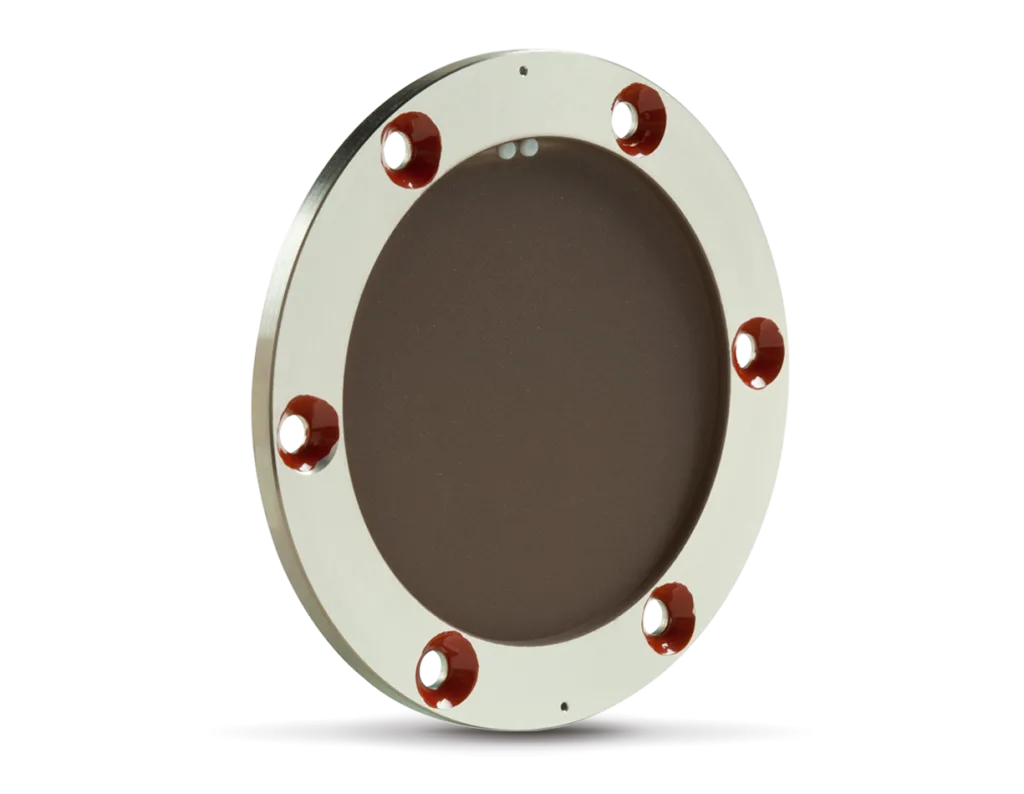

未标定热电盘式传感器，最高可测激光功率 200 W。
为集成而设计
具备宽带宽和高功率密度
超薄外形
厚度仅 2 mm 起
多种口径尺寸
口径可从 10 mm 至 55 mm 选择。
2 级集成方式
单独盘式传感器
盘式传感器 + PCB
UP55N-40S-H9-D0
热电功率传感器，最高可测激光功率 40 W。
UP55N-100H-H9-D0
热电功率传感器，最高可测激光功率 100 W。
UP55N-300F-H12-D0
热电功率传感器，最高可测激光功率 300 W。
UP55M-500W-H12-D0
热电功率传感器，最高可测激光功率 500 W。
Measurement capabilities | |
| Maximum average power | 200 W |
| Maximum average power (fan-cooled) | 150 W |
| Noise equivalent power | 5 mW |
| Spectral range | 0.19 - 20 μm |
| Typical rise time1 | 11 s |
| Typical power sensitivity2 | 0.12 mV/W |
| Recommended load impedance | 100 kΩ |
Measurement capabilities (Energy mode) | |
| Typical energy sensitivity | 0.028 mV/J |
| Maximum measurable energy1 | 200 J |
| Noise equivalent energy | 250 mJ |
Damage thresholds | |
| Maximum average power density | 45 kW/cm² |
| Maximum energy density1 | 1 J/cm² |
Physical characteristics | |
| Absorber | H9 |
| Dimensions | 85Ø x 4D mm |
| Weight | 0.039 kg |
