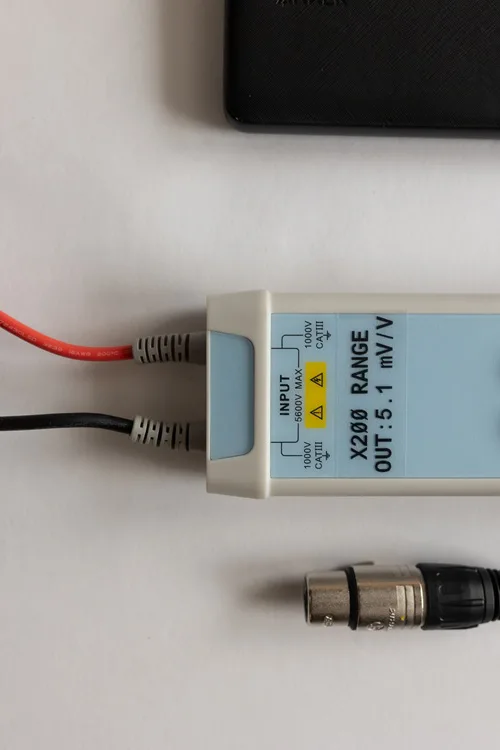

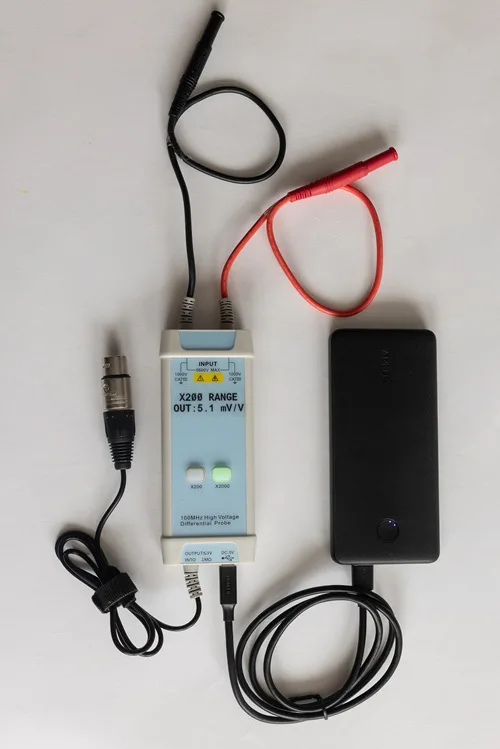

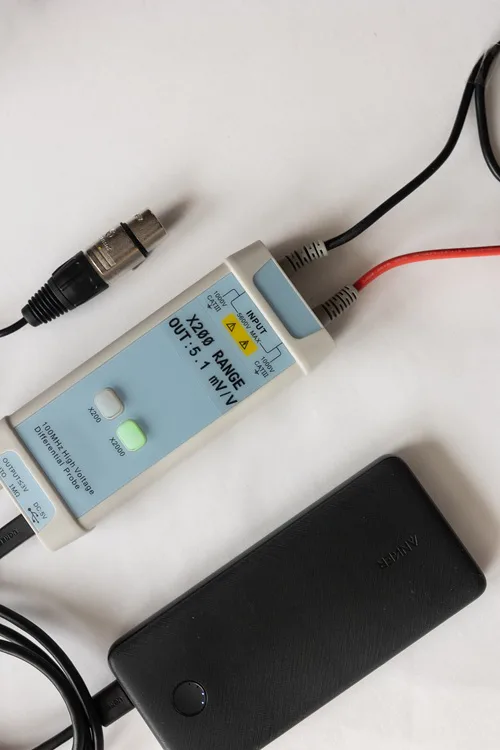

ZVS-300V-DP 是一款高压差分电压探头，专为断路器诊断与测试应用中安全、准确地测量交流与直流电压信号而设计。它能够采集高电位电压信号并将其转换为适合 Zensol 测试系统与数据采集设备的低电平输出。

该探头用于在断路器控制回路与辅助回路的高压点与诊断仪器之间建立接口，确保测试操作期间的安全信号采集。它使技术人员无需将测量设备直接连接到高能回路即可观测电压波形与暂态行为。

在断路器测试期间，ZVS-300V-DP 用于监测与控制回路、线圈供电行为及开关顺序相关的电压变化。它提供准确的信号表示，用于电压事件与断路器机械操作之间的时序关联。

差分测量原理确保可靠捕捉两点之间的电压差，使该探头适用于变电站与开关设备中常见的电气噪声环境，即使在快速开关与暂态条件下也能实现稳定的波形记录。

ZVS-300V-DP 可直接集成到 Zensol 的 CBA、CBV 等采集平台中，测量信号在专用软件中显示与分析，实现电压波形与电流、触点时序及机械位移测量的完全同步。

通过将高压差分测量能力、安全信号缩放及与 Zensol 诊断系统的直接兼容性相结合，ZVS-300V-DP 为高压断路器测试中的电压波形采集与暂态分析提供了可靠的解决方案。

主要优势

高压差分电压测量，最高 ±300 V

交流与直流电压信号的安全采集

专为断路器诊断测试设计

支持波形与暂态电压分析

差分输入，测量稳定性更佳

兼容 Zensol CBA 与 CBV 测试系统

支持与时序及电流通道同步

适用于变电站与高压开关设备环境

为数据采集系统提供低电平输出

用于调试、维护与诊断

产品手册
