内部电阻测量模块 – RES 专为测量断路器辅助（电阻）触点分闸与合闸时间内的插入电阻而设计。
RES-24 模块专为在使用 CBA-32P 系统执行断路器分闸与合闸操作时测量辅助（电阻）触点的插入电阻而设计。
在使用 CBA-32P 执行并通过 CBA Win© 软件分析的标准断路器时序测试中，辅助触点状态表示为逻辑信号：分闸（0）、合闸（1）与电阻过渡（0.5）。这种表示清晰指示了开关过程中的触点状态，但未提供过渡或稳态期间以欧姆为单位的实际电阻值。
RES-24 模块的目的是通过测量分闸与合闸操作期间辅助触点的真实插入电阻，提供缺失的电气信息。系统不再仅指示逻辑状态，而是在开关事件期间实时输出定量的电阻值。
这些测量在断路器动态操作期间执行，并与 CBA-32P 系统的时序采集完全同步，确保每个电阻值都与确切的机械与电气开关时刻直接关联。

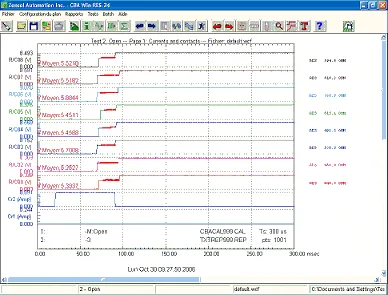

测得的电阻值随后集成到 CBA Win© 软件环境中，与时序曲线和辅助触点状态迹线一起以图形和表格报告的形式显示。这使操作人员能够在单一统一数据集中分析开关行为与触点状态。
主要优势
在断路器分闸与合闸操作期间实时测量辅助触点插入电阻
以欧姆为单位的实际电阻值补充标准 CBA Win© 逻辑表示（0 / 1 / 0.5）
在状态指示之外实现对辅助触点电气状态的定量评估
与 CBA-32P 时序采集完全同步，与开关事件精确关联
检测异常的触点电阻、退化与不规则开关行为
集成到 CBA Win© 图形与表格报告中，与时序数据统一分析
