Zensol 的 CT-CLAMP-AC/DC 是测量流过断路器的线圈电流的理想工具。
CT-CLAMP-AC/DC 是一款精密霍尔效应电流钳，专为测试、维护与诊断应用中准确、非侵入式测量交流和直流电流而设计。它与万用表、示波器、记录仪及 Zensol 采集系统兼容，无需中断回路即可进行可靠测量。
该电流钳将电流转换为 100 mV/A 的比例电压输出，确保与标准仪器直接兼容并稳定传输信号。它支持最高 30 A DC 与 20 A AC RMS，适用于变电站控制回路、断路器线圈与辅助系统等小到中电流应用。

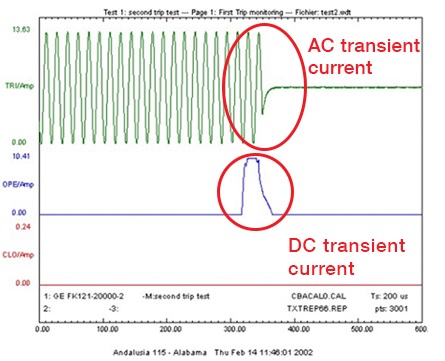

带宽最高 20 kHz，可捕捉包括开关操作在内的暂态事件与动态电流变化，非常适合线圈电流分析有助于将电气行为与机械性能关联起来的时序测试。

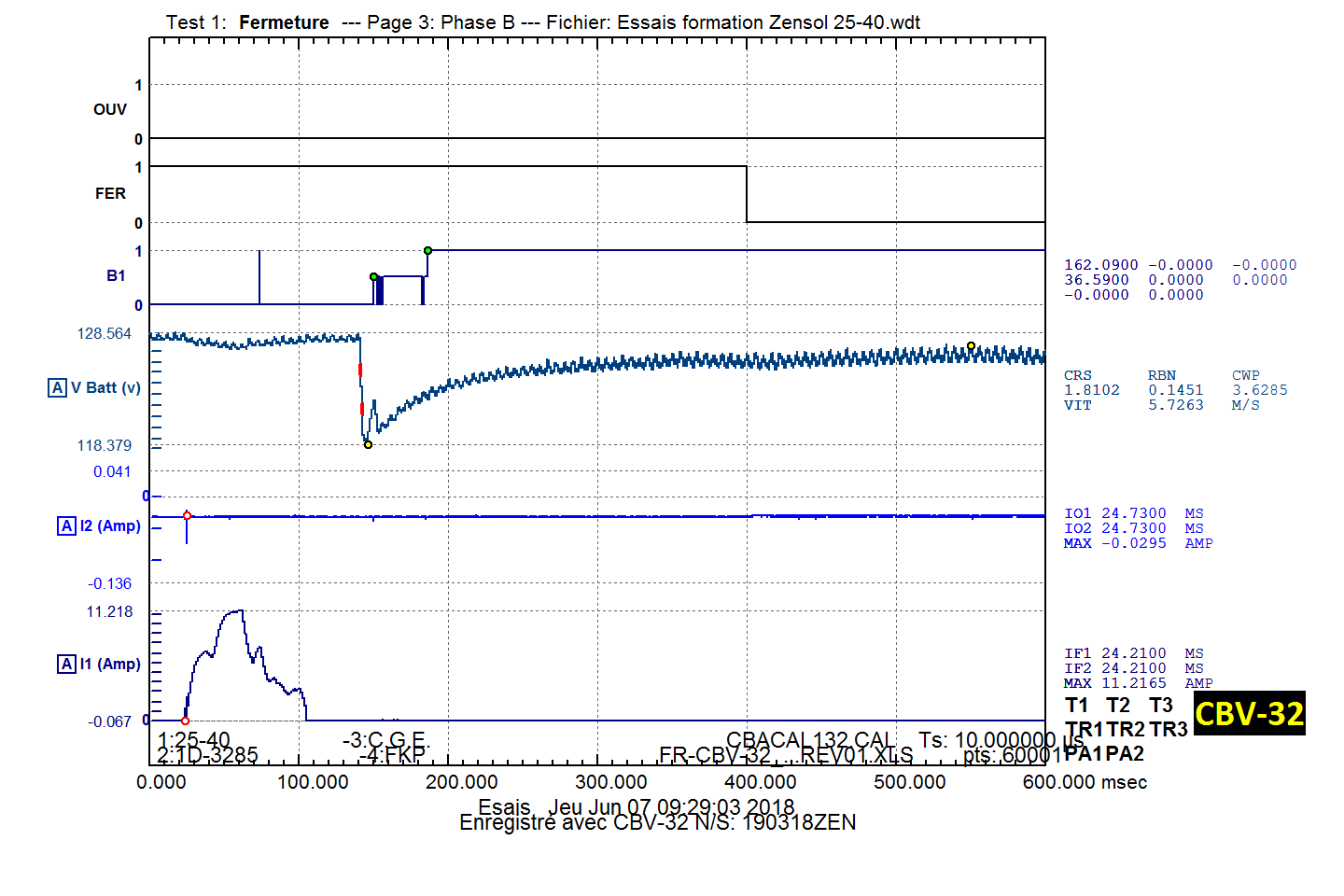

在断路器诊断中，该电流钳监测跳闸与合闸线圈电流，深入了解操动机构性能与整体系统状态。可同时使用多个电流钳测量多条电流通路，无需修改设置。
霍尔效应感应原理确保对直流与交流信号的准确测量，并具有强大的抗电磁干扰能力。其紧凑、轻巧的设计便于在狭小空间使用，而坚固的结构确保在严苛环境中经久耐用且性能稳定。
通过结合宽带宽、交直流双模式能力与非侵入式操作，CT-CLAMP-AC/DC 是电气诊断、保护测试与维护验证的可靠工具。
主要优势
采用霍尔效应技术的准确交直流测量
非侵入式操作，无需中断回路
100 mV/A 输出，与标准仪器直接兼容
测量范围最高 30 A DC 与 20 A AC RMS
20 kHz 带宽，用于暂态分析
适用于断路器线圈与辅助电流监测
支持多个电流钳进行多点测量
紧凑轻便，适合现场使用
强大的抗电磁干扰能力
耐用设计，适用于严苛环境
产品手册
| The AC/DC current clamp is directly connected to one of the analog inputs of the CB/CBA/CBV-X/OTM-X | |
| Specified current range | 30mA to 30A DC, 30mA to 20A AC rms |
| Usable current range | 5mA to 30A DC, 30mA to 20A AC rms |
| Output sensitivity | 100 mV/A |
| Accuracy (at +25 °C) | ± 1 % of reading ± 2 mA |
| Resolution | ± 1 mA |
| Load impedance | > 10 kOhms and ≤ 100 pF |
| Conductor position sensitivity | ± 1 % relative to center reading |
| Frequency range | DC to 20 kHz (- 0.5 dB) |
| Temperature coefficient | ± 0.01 % of reading/°C |
| Power supply | 9V Alkaline |
| Operating voltage | 300V AC rms ou DC |
| Operating temperature range | 0 °C to +50 °C (-32 °F to 122 °F) |
| Storage temperature range (with battery removed) | -20 °C to +85 °C (-4 °F to 185 °F) |
| Operating humidity | 15 % to 85 % (non-condensing) |
| Weight | 250 g (.55 lb) |
| Safety standards | BS EN 61010-1: 2001 BS EN 61010-2-032: 2002 BS EN 61010-031: 2002 300V rms, Category III, Pollution Degree 2 – Use of the probe on uninsulated conductors is limited to 300V AC rms or DC and frequencies below 1 kHz. |
| EMC Standards EN 61326 | 1997 +A1, A2, & A3 |
