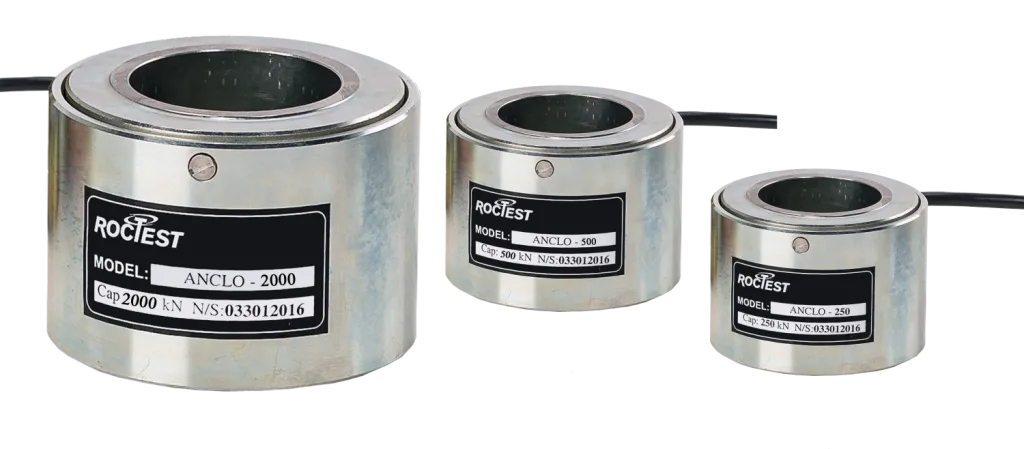

载荷传感元件是一个由高强度热处理钢或铝制成的卷筒，可承受粗暴搬运和加载。电阻应变片粘贴在卷筒外周。应变片按全桥配置安装，可补偿分布不均的载荷。使用高阻值应变片以尽量减少电缆影响。荷载盒针对正常使用期间遇到的温度变化进行了补偿。

带 O 形密封圈的钢制外壳覆盖卷筒，保护应变片免受机械损伤和进水。普通 PVC 电缆直接连接到荷载盒，或通过可拆卸的多针连接器连接。对于大型荷载盒，电缆出口与钢制外壳表面平行，以提供更好的间隙。

安装

荷载盒承压的表面应平整，并与锚索或拉杆的轴线垂直。可能需要一层砂浆或混凝土制成的座垫。建议在荷载盒底座与承压面之间使用厚度合适的承压板。承压板、荷载盒、载荷分布板和锚头组件按顺序螺纹安装到锚索上。

主要特性

设计通用，适用于所有类型的锚杆或拉杆

与常规应变指示读数仪兼容

可用于监测支柱载荷

坚固的防水结构

高稳定性和灵敏度

温度补偿

可承受偏心加载

应用领域

锚杆和土钉监测

矿山和边坡加固

深基坑支护锚固系统

浮力结构的系紧锚

结构载荷监测

锚拉式挡土墙

Please specify:

• Range
• Hollow or solid center
• Cable connection
• Cable length
• Connector waterproofing for underwater installation

Optional accessories:

• Load distribution plate and bearing plate
• Load distribution plate incorporating centralizer bushing
• Readout instruments: P-3, SENSLOG
