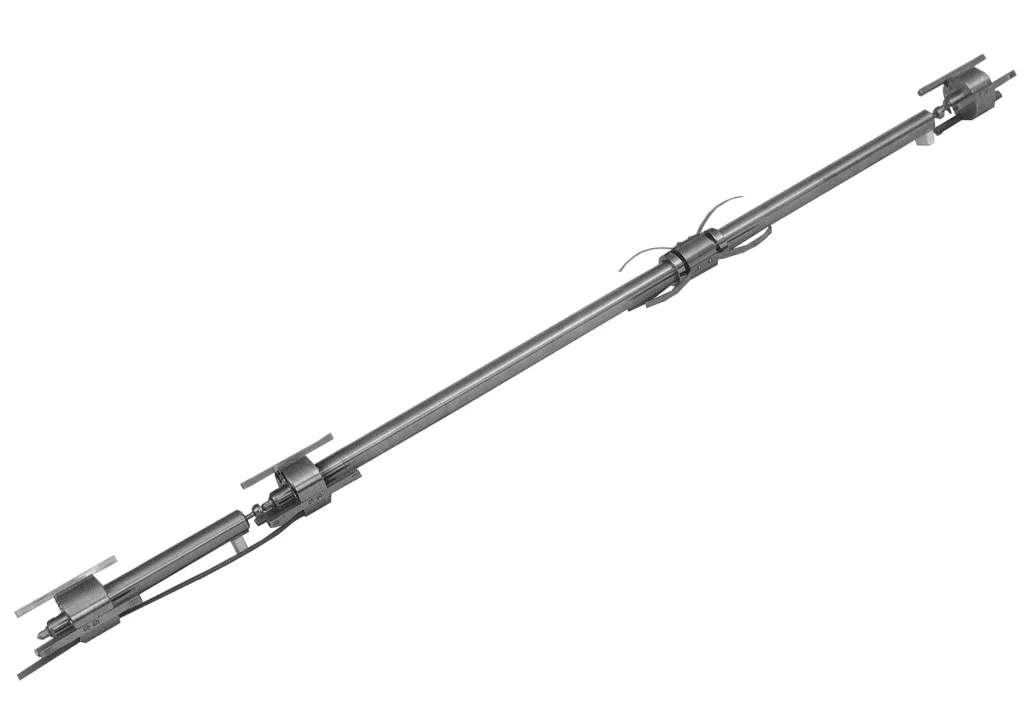

BOF-EX 是一种多点式单管位移计，具有突出的特点，可用于多种应用。

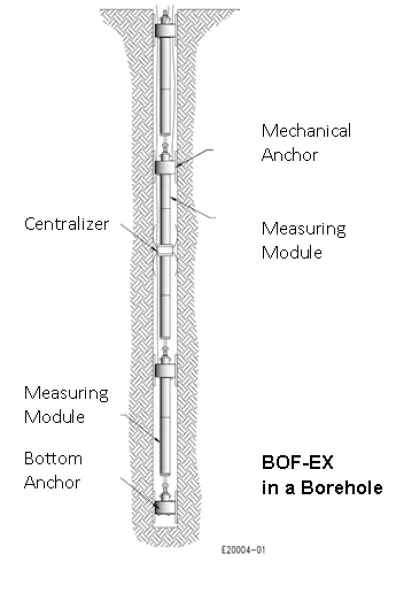

BOF-EX 最恰当的描述是多点式单管位移计。它由四个主要部件组成：机械锚、测量模块、延长管和定中器。一个安装由位于钻孔中的一系列串联测量模块组成，每个模块安装在跨接上下机械锚所需的延长管长度上。因此，位移测量在孔内沿钻孔长度分布的各区段进行。
机械锚：BOF-EX 机械锚的特殊设计使系统完全可回收。锚由圆柱体和三个间隔 120° 的接触鞋组成。使用安装工具和钻杆，锚从孔口通过螺杆驱动，直至接触鞋与孔壁接触。锚固能力非常高，接触鞋设计可适应钻孔的微小变形，同时仍施加锚固力。
测量模块：BOF-EX 的测量模块是一个防水密封舱，内装弹簧加载的线性位移传感器。测量模块的可动心轴与每个监测段的下锚接触。
延长管：延长管由平接式管段组成，连接每个监测段的两个机械锚。定中器按固定间距安装在延长管上，以防止下垂。
安装
BOF-EX 设计为使用安装钻杆安装在 "N" 尺寸 76 毫米（3 英寸）钻孔中。由于仪器采用模块化设计，安装程序简单直接。BOF-EX 也可完全灌浆安装在钻孔中。在不稳定、质量较差的岩石中，可以使用预先灌浆在孔内的伸缩式塑料套管安装 BOF-EX。
主要特性
高精度
岩面以上无突出部件
模块化系统完全可回收
应用领域
核废料处置地下洞室监测
混凝土坝内部裂缝稳定性评估
岩质边坡稳定性监测
岩石位移测量
| Borehole diameter (standard) : | 76 mm | ||
| Number of measuring modules : | 1 to 10 | ||
| Minimum distance between anchors with 25-mm range transducer : | 30 cm | ||
| TRANSDUCER : | VIBRATING WIRE | POTENTIOMETER | LVDT (DC) |
| Ranges 1 : | 25–50 mm | 50 mm | 38–100 mm |
| Accuracy : | ±0.25% F.S. (±0.1% in option) | ±0.5% F.S | ±0.5% F.S. |
| Resolution : | 0.02% F.S. | Depends on readout | Depends on readout |
| Operating temperature : | –20 °C to +80 °C | –20 °C to +80 °C | –20 °C to +80 °C |
| Thermistor : | 3kΩ (see model TH-T) | — | — |
| Readout unit : | MB-3TL | Contact Roctest | Contact Roctest |
| Data acquisition system : | SENSLOG | SENSLOG | SENSLOG |
| Cable : | IRC-41A | IRC-41A | IRC-41A |
Please specify:
- Number of measuring modules
- Depth of each anchor
- Range and type of transducer
Optional accessories:
- Installation tool
- Carrying case
- Readout Instruments
