BOREMAC 是一种自钻式旁压仪，用于测定细粒土和砂土的强度及应力-应变特性。
自钻式旁压系统用于细粒土和砂土力学特性的原位测量。它使用标准的 N 尺寸单腔 TEXAM 探头，可通过细粒土自行钻进就位。

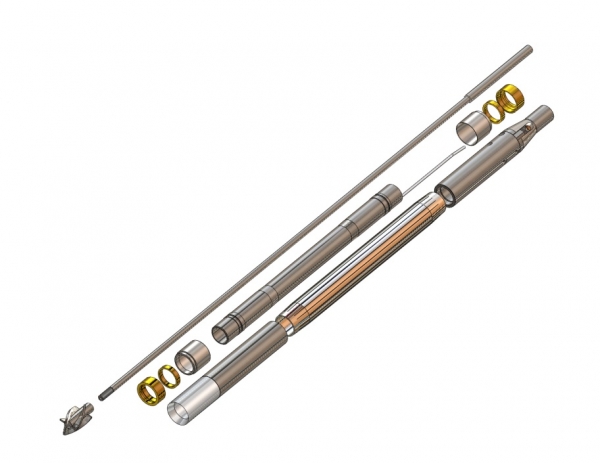

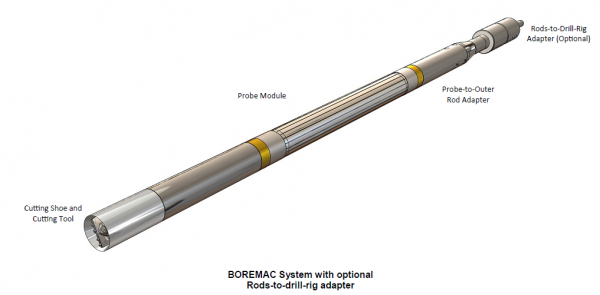

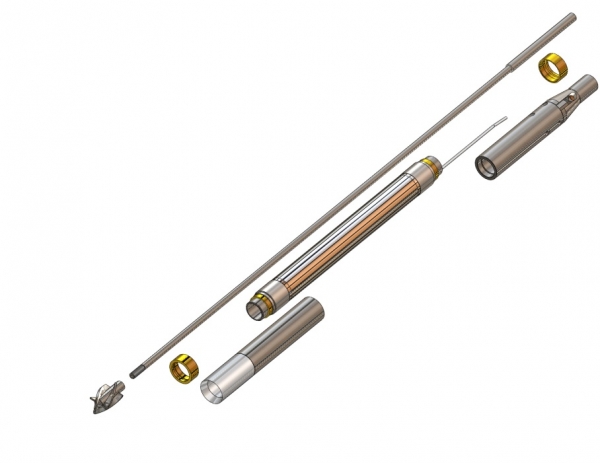

BOREMAC 由以下部分组成：
破碎模块
该模块位于探头底部，由切削靴和切削工具组成。切削工具的位置可相对于靴的前缘进行调节。
探头模块
标准的 N 尺寸 TEXAM 单腔探头，带有改良的外金属环和锁紧螺母。
探头与外杆转接器
该转接器用于将探头与外杆柱连接，包含 4 个大开口，使钻井液和岩屑返回地面。
管路
高压单管道，配有带切断功能的快速接头，使探头和管路保持饱和。
试验程序：
必须使用钻机提供将探头推入就位所需的插入力、驱动切削工具的液压力以及注入钻井液。当材料进入切削靴时，被切削器破碎，并通过外杆与孔壁之间形成的环状空间随钻井液带至地面。当探头达到试验深度时，停止自钻作业并进行旁压试验，之后继续下降探头。根据需要增加内外杆的长度。如果需要穿越或测试砾石层，使用常规钻进技术推进钻孔。也可以使用自钻探头组件在预钻孔中开展试验。
主要特性
可最大限度地减少对土体的扰动
与 TEXAM 控制单元兼容
结构坚固
应用领域
浅基础和深基础承载力估算
各类基础沉降估算
横向受荷桩和板桩的变形
| Probe | |
| Diameter (deflated) | 73 mm |
| Overall length | 180 cm |
| Maximum working pressure | 4000 kPa in the self-boring mode |
| Weight | 17 kg |
| Rods | |
| Outer rods OD | 46 mm (1 13/16’’) |
| Outer rods ID | 38 mm (1 1/2’’) |
| Inner rods OD | 12.6 mm (1/2’’) |
| Inner rods ID | 6.3 mm (1/4’’) |
| Maximum driving force | 4 tons |
| Cutting Tool Requirements | |
| Supply requirements for the hydraulic motor: 19 l/m (5 gpm) at 17500 kPa | |
| Cutter rotation: 50 to 200 rpm | |
| Drilling fluid requirements : 2 to 5 gpm at 700 kPa (water or drilling mud) |
Please specify:
- Tubing length
Accessories:
- Rods-to-drill-rig adapter
