•CE标识，符合CATⅢ 600V
•共有6档可选
•用于记录更高精度波形和分析谐波信号等
经济型传感器

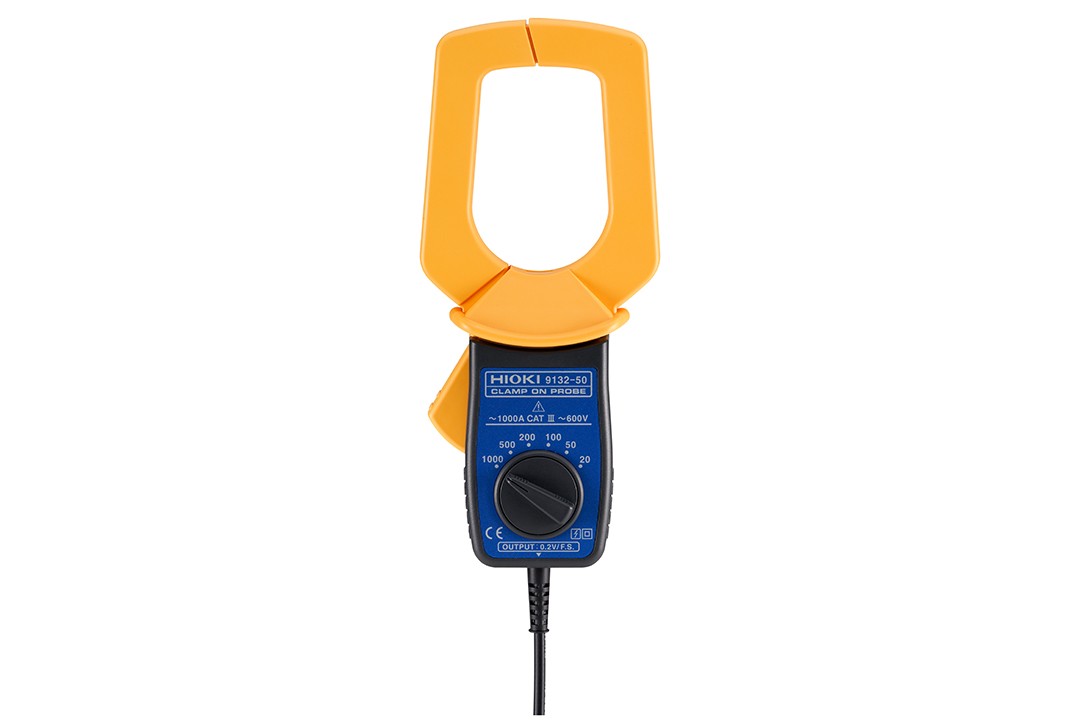

钳式探头 9132-50
连接万用表、记录仪，轻松测量大电流
概要
•CE标识，符合CATⅢ 600V
•共有6档可选
•用于记录更高精度波形和分析谐波信号等
产品规格
基本参数
| 9132-50 | 9010-50 | |
|---|---|---|
| 额定电流 | AC 20/50/100/200/500/1000A | AC 10/20/50/100/200/500A |
| 精度 | ±3% rdg. ±0.2% f.s. (45~66Hz) | ±2% rdg. ±1% f.s. (45~66Hz) |
| 频率特性 | 加上频率的振幅精度，40~1kHz: ± 1% rdg. | 加上频率的振幅精度，40~1kHz: ± 6% rdg.（10A和20A量程时） ±3% rdg.（50A量程以上） |
| 输出比率 | 0.2V AC f.s. (f.s.=setting rage) （连接电压输入设备提供1M?高输入电阻 | |
| 最大电流输入 | (40Hz~500Hz时: 100%, 500Hz ~1kHz时: 降额的90%以内) 1000Arms 连续 (所有量程) | (40Hz~100Hz时: 100%, 100Hz ~1kHz: 降额的50%以内) 150Arms 连续(10/20/50A 量程) 400Arms 连续(100/200A 量程) 650Arms 连续(500A 量程) |
| 最大回路电压 | 600Vrms（绝缘导体） | |
| 直径 | ø55mm或20mm × 80mm汇流排 | ø46mm |
| 体积及重量 | 100mmW × 224mmH × 35mmD, 600g,线长: 3m | 78mmW × 188mmH × 35mmD, 420g, 线长: 3m |
| 附件 | 使用说明书×1 | 使用说明书×1 |
选件
选件

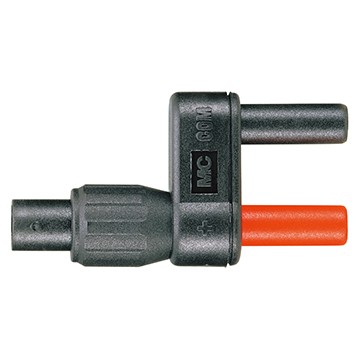

转换器9704接收BNC，输出香蕉头
