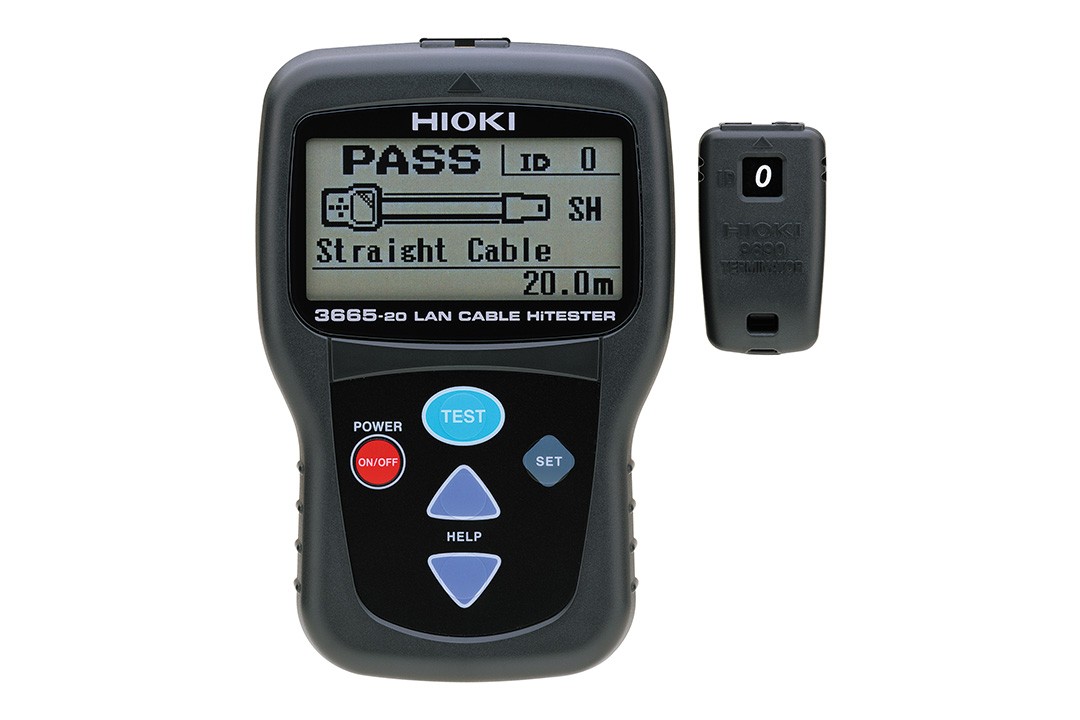

LAN电缆测试仪 3665-20
LAN线测试仪
概要
•线路断路·短路也可以检出
•线路断路·短路也可以检出
•可以识别各线缆状态的检查指令功能
产品规格
基本参数
| 可测量电缆 | 螺纹线缆, 特征阻抗100Ω, 付防护装置/不付防护装置, CAT 3, 4, 5, 5e, 6，6A |
|---|---|
| 可测量连接器 | RJ-45连接器 |
| 线路图测量 | 开路，短路, 逆向, 交换, 分开线路, 及其它连线错误（用终端可能确认结线状?, 付防护检查） |
| 线缆长度测量 | 2～300m, 测量精度: ±4% rdg. ±1m，显示分辨率：0.1m |
| 方向测量 | 用终端（标准）或9690-01～ 9690-04（选件）, 可识别21条的电缆 |
| 电源 | 5号碱性电池（LR6）×2, 可连续使用约50小时 |
| 体积与重量 | 85W × 130H × 33Dmm, 160g（不包括电池） |
| 附件 | 终端× 1, 携带箱× 1, 电池（LR6）× 2，使用说明书× 1 |
选件
选件

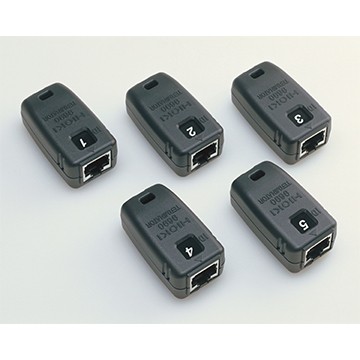

终端 9690-01(号码 1 ～ 5)

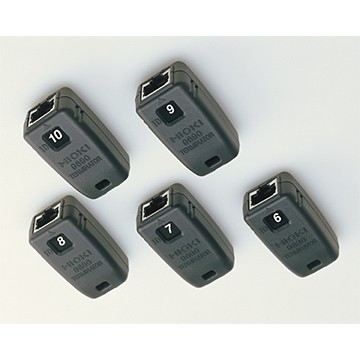

终端 9690-02(号码 6 ～ 10)
终端 9690-03(号码 11 ～ 15)
终端 9690-04(号码 16 ～20)
携带箱 9249(用于 3665-20, 9690, 9628 )
LAN 电缆 9628(线长: 1 m, 连接器)
