● 2ch任意波形信号输出
● 可最大15V输出用存储记录仪测量到的异常波形信号
● 可最大15V输出自定义的任意的波形信号
● 和存储记录仪组合使用（适用机型有限，不适用于原8847、原MR8847-01/-02/-03）
● 具备函数发生器功能、扫描功能
● 各输出通道之间、通道和外壳之间绝缘
信号发生器

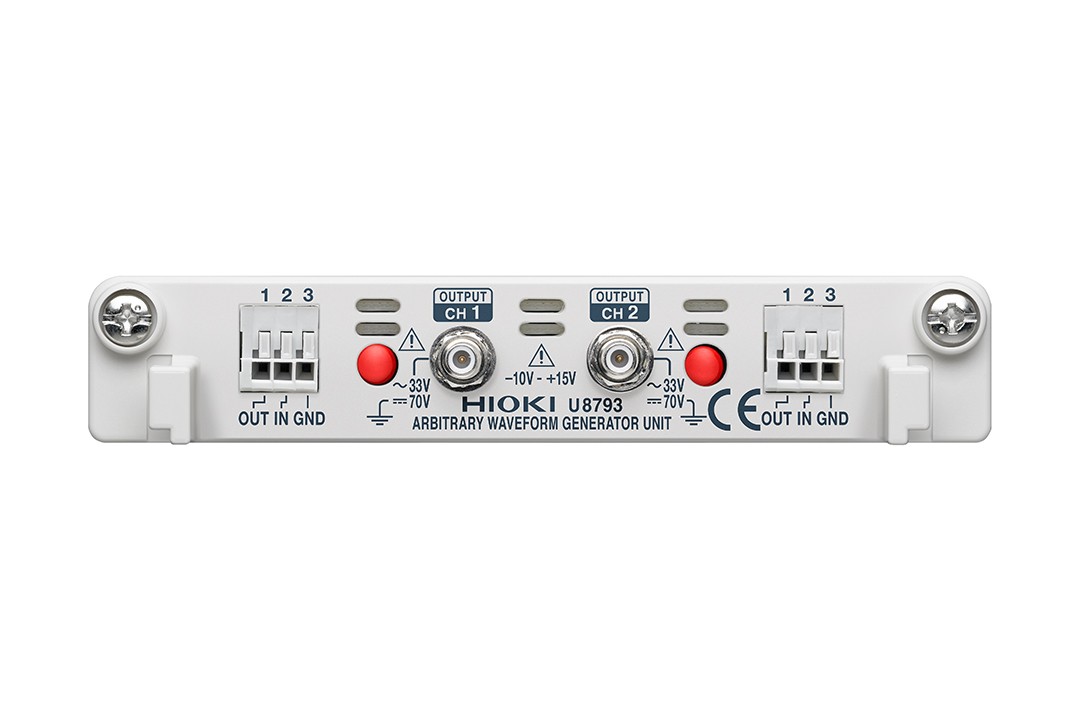

任意波形发生单元 U8793
2通道，FG功能10mHz〜100kHz，任意波形功能D/A更新2MHz，输出-10V〜15V
型号：U8793
概要

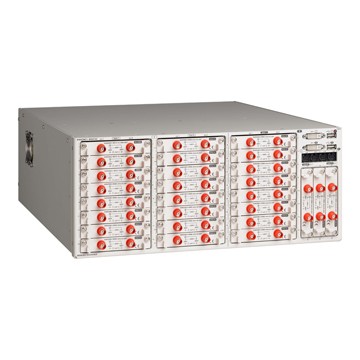

多通道波形记录仪,任意波形信号源，二合一
1台存储记录仪可实现多通道任意波形发生功能和波形测量记录功能。改变信号的振幅和频率，对各种波形进行编辑后，可以轻松做到在改变实验条件同时观测波形。
产品规格
基本参数（精度保证时间1年，调整后精度保证时间1年）
| 输出端子 | 通道数：2ch，SMB端子（输出电阻1 Ω以下） 对地最大额定电压：AC30Vrms或DC 60V |
|---|---|
| 输出电压范围 | -10 V～15V （振幅设置范围 0 V～20 Vp-p，设置分辨率1 mV) |
| 最大输出电流 | 10 mA (允许负载电阻 1.5 kΩ以上) |
| FG功能 | DC, 正弦波, 矩形波, 脉冲波, 三角形波, 楔形波 输出频率 10 mHz～100 kHz |
| 任意波形发生功能 | 使用MR8847A等测量到的波形, 7075的波形, PW3198的波形, SF8000, CSV格式的波形, D/A更新率 2MHz (使用16bit D/A) |
| 扫描功能 | 频率、振幅、补偿、占空比（仅限脉冲） |
| 编程功能 | 最大128步进（每个步进的循环计数设置，整体循环计数设置） |
| 其他 | 自检功能（电压）、可外部输入输出控制 |
| 体积和重量 | 106W × 19.8H × 196.5D mm, 250 g |
| 附件 | 无 |
