八通道 5-6000MHz 可编程 RF 衰减器
返回
单一机箱集成 8 个 RF 通道；95dB 动态范围；0.25dB 衰减分辨率；5-6000MHz 频率范围；USB 供电与控制；支持 Telnet 与 HTTP 网络控制；HTTP 网页界面；VCP 与 HID 双模 USB 控制
单一机箱集成 8 个 RF 通道；95dB 动态范围；0.25dB 衰减分辨率；5-6000MHz 频率范围；USB 供电与控制；支持 Telnet 与 HTTP 网络控制；HTTP 网页界面；VCP 与 HID 双模 USB 控制
主要特点

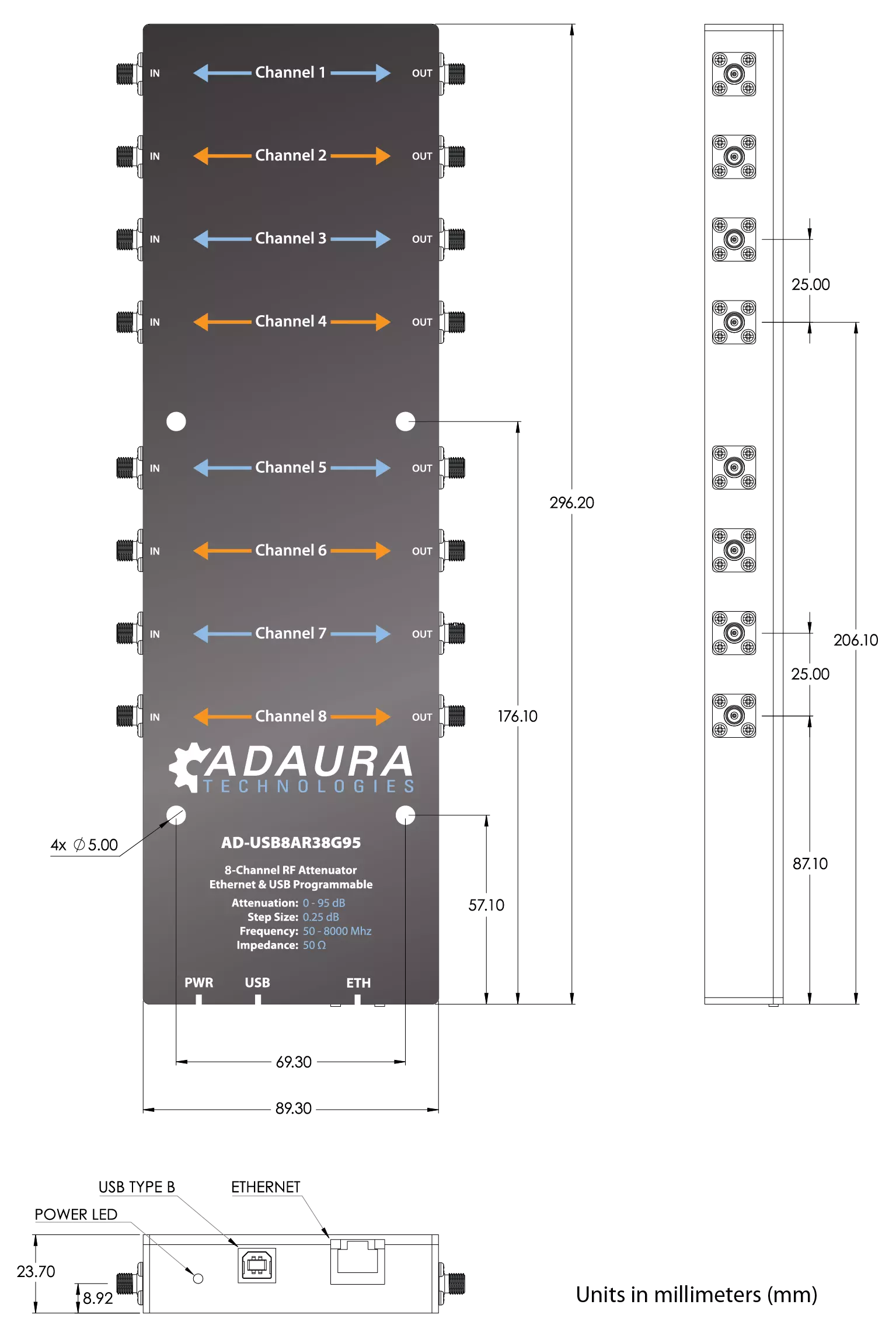

结构极为紧凑（296.20 × 89.30 × 23.70 mm）
产品描述
AD-USB8AR36G95 是 Adaura Technologies AD-USB 系列可编程 RF 衰减器的最新设计，融合了前代机型的全部优点，是新一代系列的旗舰产品。采用完全定制加工的铝制机箱，提供 95dB 衰减与超过 110dB 的通道间隔离度。新增的以太网接口可通过 HTTP 网页界面或 Telnet 直接进行网络控制，轻松融入最现代化的测试系统；USB 接口同时负责供电并支持串口与 HID 通信。设备可选配以太网供电（PoE）。
适用场景
• 蜂窝通信（3G、4G、5G）
• 物联网（IoT）
• WiFi 6 MIMO
• 工程研发
• 自动化产线测试

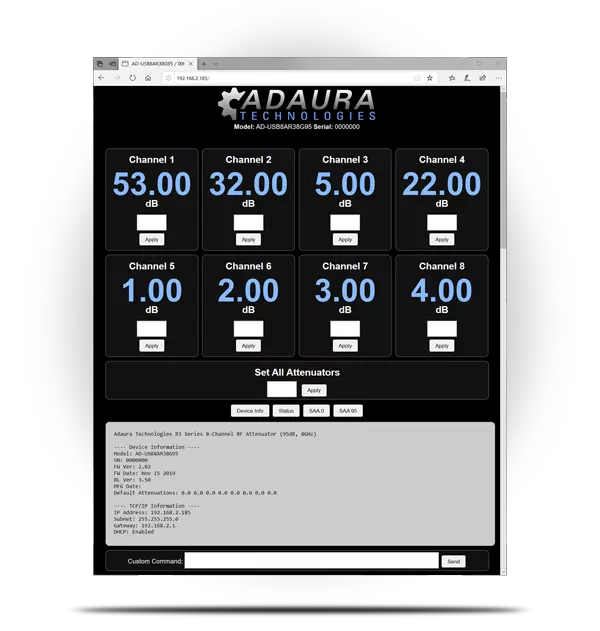

HTTP 网页界面
内置网站可通过网络直接访问，无需安装任何桌面应用程序。兼容任何能够运行网页浏览器的平台或系统。

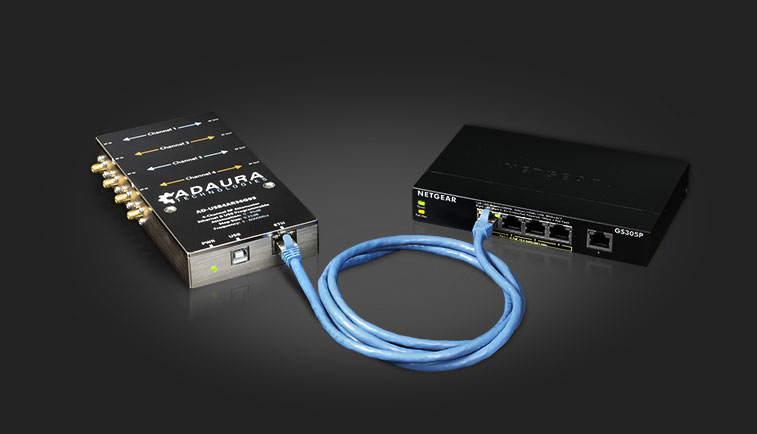

以太网供电（PoE）
PoE 是一种让网线同时传输电力的技术。这一特性简化了测试搭建——一根以太网线缆即可同时为设备供电并提供网络控制。
混合 HID 与串口 USB 通信
……让设备能够极快地集成到现有测试系统中。何必在两种方式里二选一？我们的固件同时支持 USB 串口与 USB HID 连接控制。
USB 串口模式可使用任何常见的串口终端程序，连接设备后即可通过 RS232 指令控制。
USB HID 模式提供了另一种通用通信方式——设备被识别为标准 USB 外设。我们提供的 HID 库可轻松嵌入测试自动化程序。
以太网供电（PoE）是如何实现的？
所有支持 PoE 的机型均实现 802.3at（PoE+）标准。
| Attenuation Step Size (dB) | 0.25 |
| Number of individually controlled RF chains | 8 |
| Operating Frequency (MHz) | 5 – 6,000 |

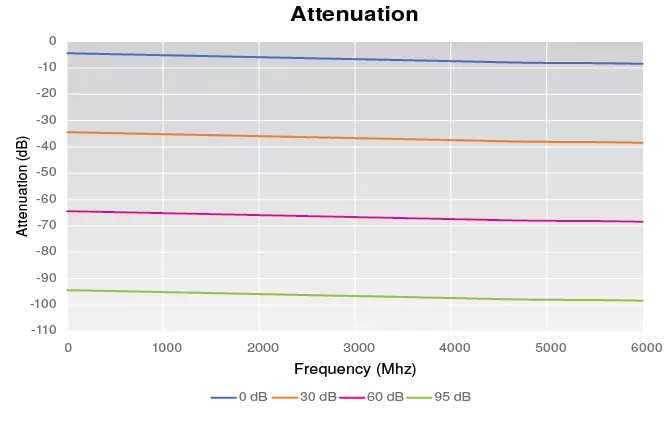

| Attenuation Range (dB) | 0 – 95 |
| Input 0.1dB Compression Power (dBm) | 31 |
| Impedance (Ω) | 50 |
| IP3 Input (dBm) | +56 |
| Connectors | SMA Female |

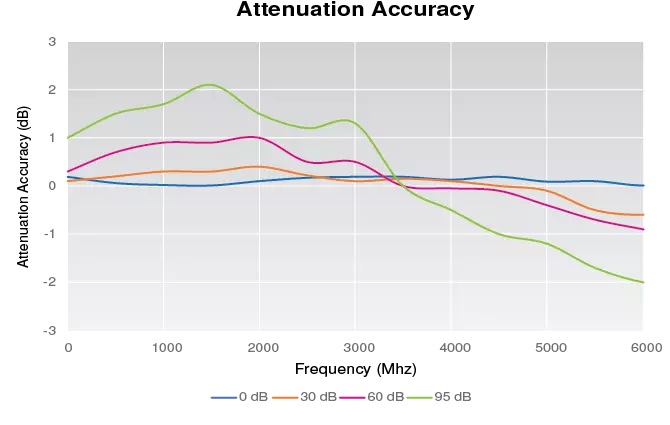

| Frequency | Conditions | Typical | Max |
|---|---|---|---|
| 0.25 – 20 | ± 0.25 | ± (5.5% of Atten. + 0.25) | |
| 5 – 2000 MHz | 20.25 – 60 | ± 0.50 | ± (2.0% of Atten. + 0.90) |
| 60.25 – 90 | ± 0.75 | ± (3.5% of Atten. + 0.70) | |
| 0.25 – 20 | ± 0.20 | ± (5.5% of Atten. + 0.25) | |
| 2000 – 4000 MHz | 20.25 – 60 | ± 0.30 | ± (2.0% of Atten. + 0.70) |
| 60.25 – 90 | ± 0.40 | ± (3.0% of Atten. + 0.90) | |
| 0.25 – 20 | ± 0.15 | ± (7.0% of Atten. + 0.15) |
| Typical | Max | |
| 50 MHz | 4.2 | 4.5 |
| 2400 MHz | 6.1 | 6.5 |
| 6000 MHz | 8.5 | 10 |
| Switching Speed (ns) | 520 |

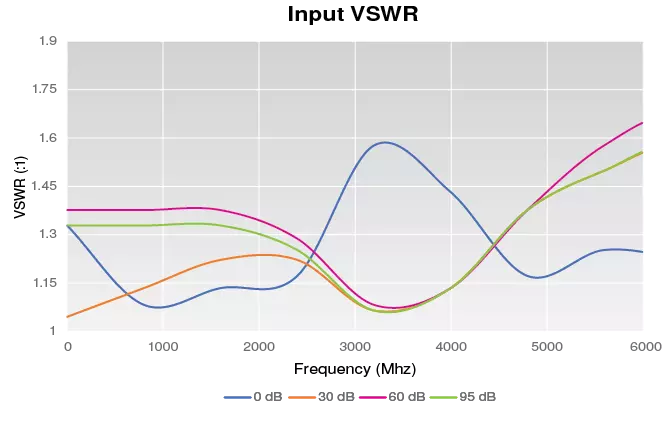

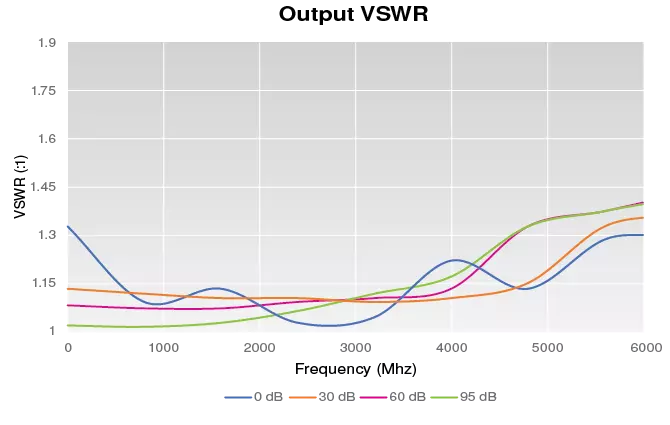

| 50 – 2000MHz | 1.15 |
| 2000 – 4000MHz | 1.20 |
| 4000 – 6000 MHz | 1.25 |
| Max Input RF Power (dBm) | +28 |
| Power Use (USB) (mA) | 90 |
| Operating Temperature (°C) | 0 to 60 |
| Communication | USB (Virtual COM Port, HID) Ethernet (Telnet & HTTP, DHCP & Static IP) |
| Input 0.1dB Compression Power (dBm) | 31 |
| Interchain Isolation (Chain-to-chain isolation)(dB) | >100 |
| External Isolation (dB) | >120 |
| ECCN #: | EAR99 |
| HTS #: | 8533.29.0000 |
