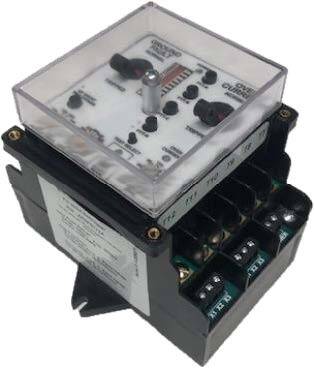

AFGF 继电器 为 组合 弧面 flash, overcurrent 和 接地 故障 继电器 (带 fuse conservation) 用于 开关设备 和 电力 配电 系统 量程覆盖 来自 400A 以 6000A.

弧面 flash 与 overcurrent 继电器 section: 弧面 flash/overcurrent section 为 设计 以 minimize damage due 以 overcurrent 与 弧面 flash events. 它 特性 inverse 时间 delay 以 提供 overcurrent 和 fuse 防护 同时 minimizing nuisance trips due 以 inrush 和 transients.

接地 故障 section: 这些 级 1 接地 故障 继电器 带 proper CT/传感器, 是 用于 detecting 接地 故障 电流 在 已接地 交流 电力 系统.

• 满足 NEC service entrance 设备 标准.

• 电力 指示

• 维护 模式 选择 开关 (w/ 连接 用于 远程 开关)

• 维护 模式 指示

• 测试 选择 (选择 push 以 测试 之间 接地 故障 和 overcurrent)

• 独立 接地 故障 和 overcurrent trip 触点

• operates 带 molded 外壳 电力 断路器, bolted 压力开关, 或 fusible disconnect 开关.

说明: AFGF 系统 为 设计 用于 电气 设备 防护, 不 specifically 用于 人员 防护.

规格:

输入 电力 选件: 120 VAC

频率: 50/60 hz

接地 故障: trip 电流 量程 可选: 100-1200A, 200-1200A 和 300-1200A

输入 withstand: 200,000 安培 有效值 用于 3 周, 50/60 hz.

ambient 温度 量程: -30 deg c. 以 60 deg c.

触点 ratings: normally 打开, dry 型式, 120Vac, 5A (使 和 carry 0.2 sec, 30A)

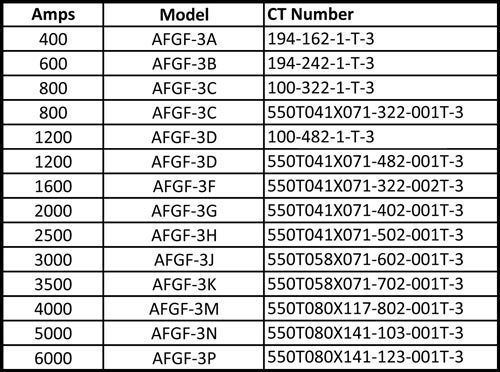

订购 corresponding CT 需单独.  see 数据表 用于 外形尺寸.
