型号：CT6704
概要
● DC~30 MHz 带宽
● 最大可测量 200 A 电流

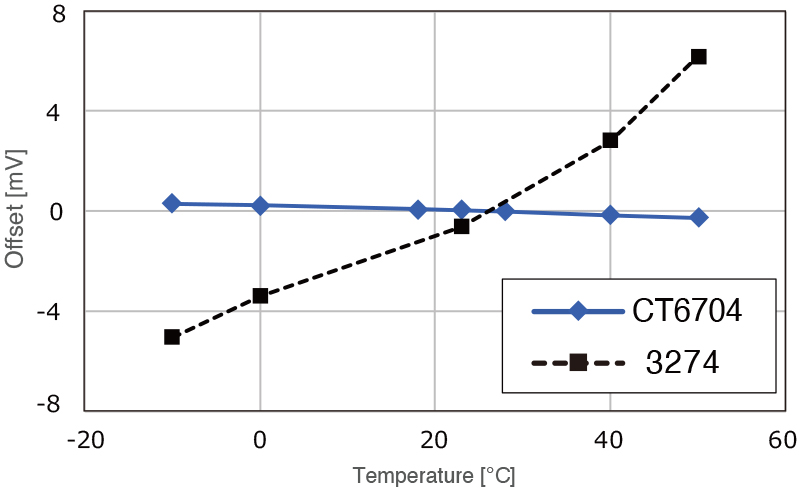

● 采用磁通门传感技术，低漂移

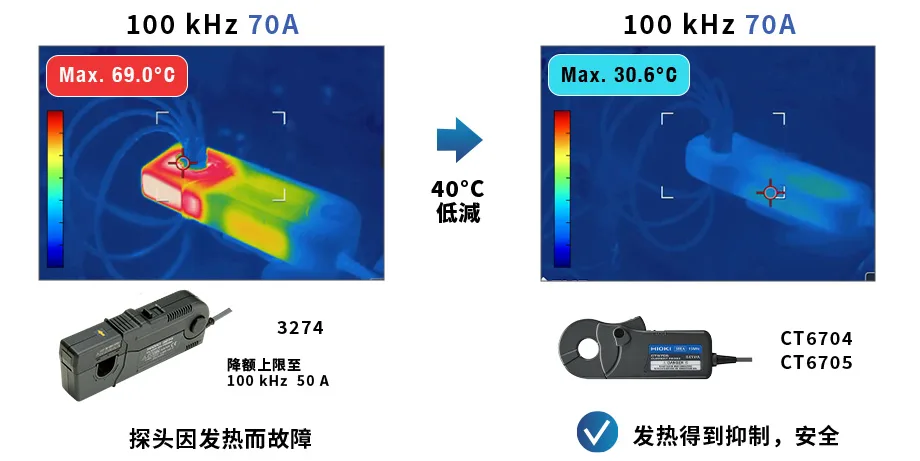

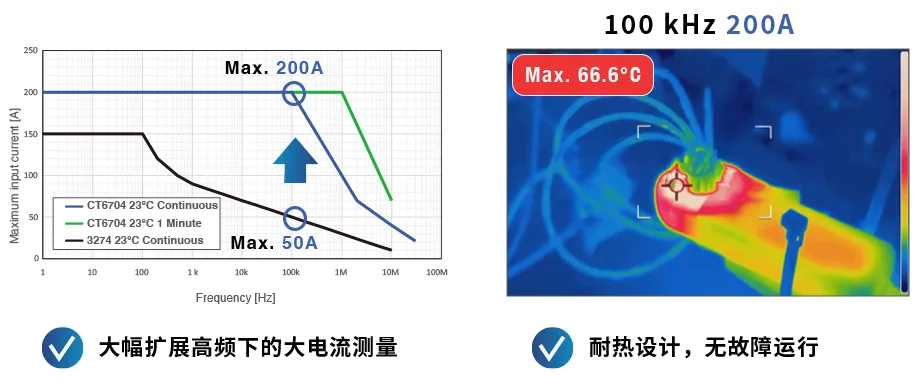

● 扩展的工作范围， 适用于大电流、高频测量
● 标准 BNC 输出， 适用于各类示波器
产品规格
| 频率带宽 | DC~30MHz（-3dB） |
|---|---|

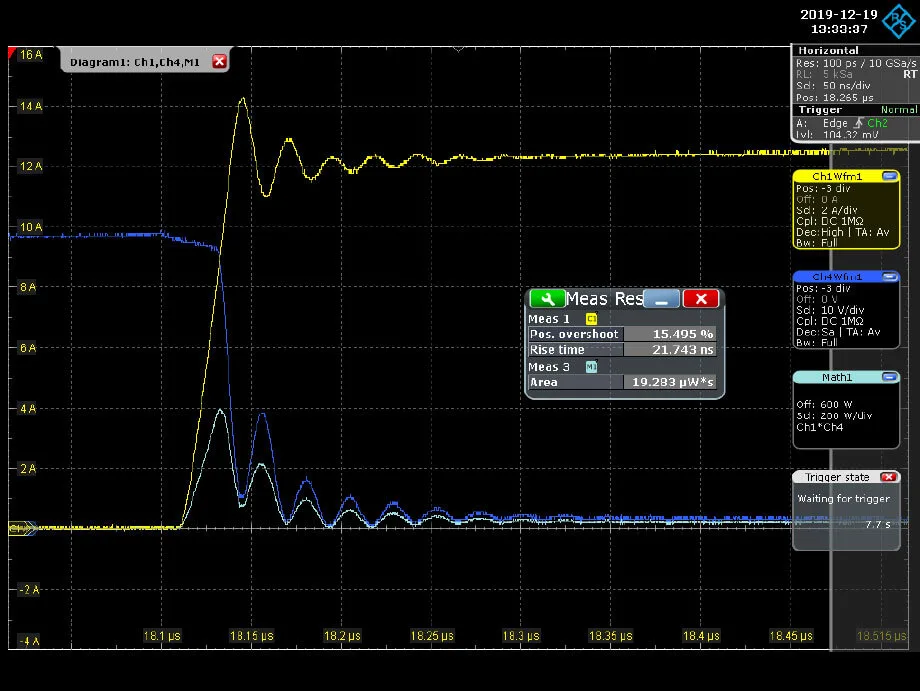

上升沿时间 | 11.6ns以下 |
| 噪声 | 25mA rms以下（使用带宽20MHz的测量仪器） |
| 最大额定电流 | 200A rms（DC，正弦波规定，在频率降额范围内） |
最大峰值电流 | ±400A peak（2秒以内） |
| 振幅精度 | ±0.5% rdg. ±0.5mV（DC，正弦波45~66Hz，0~200A rms） ±1% rdg.（DC，正弦波45~66Hz，200~400A peak） |
| 输出电压比率 | 0.01V/A（探头内部终端） |
| 可测导体 | 绝缘导体 |
| 可测导体直径 | φ 20mm |
| 电源 | ±12V±0.5V，7.2VA |
| 体积·重量 | 传感器：163W×67H×23Dmm 转接盒：45W×120H×26Dmm 重量：425g |
| 线长 | 传感器-转接盒之间：1700mm 转接盒-BNC之间：300mm 电源线：1000mm（电源插头：LEMO公司制造 FFA.0S.304.CLAC37Y） |
| 附件 | 使用说明书×1、便携箱×1 |
