记录仪（示波记录仪、存储记录仪）

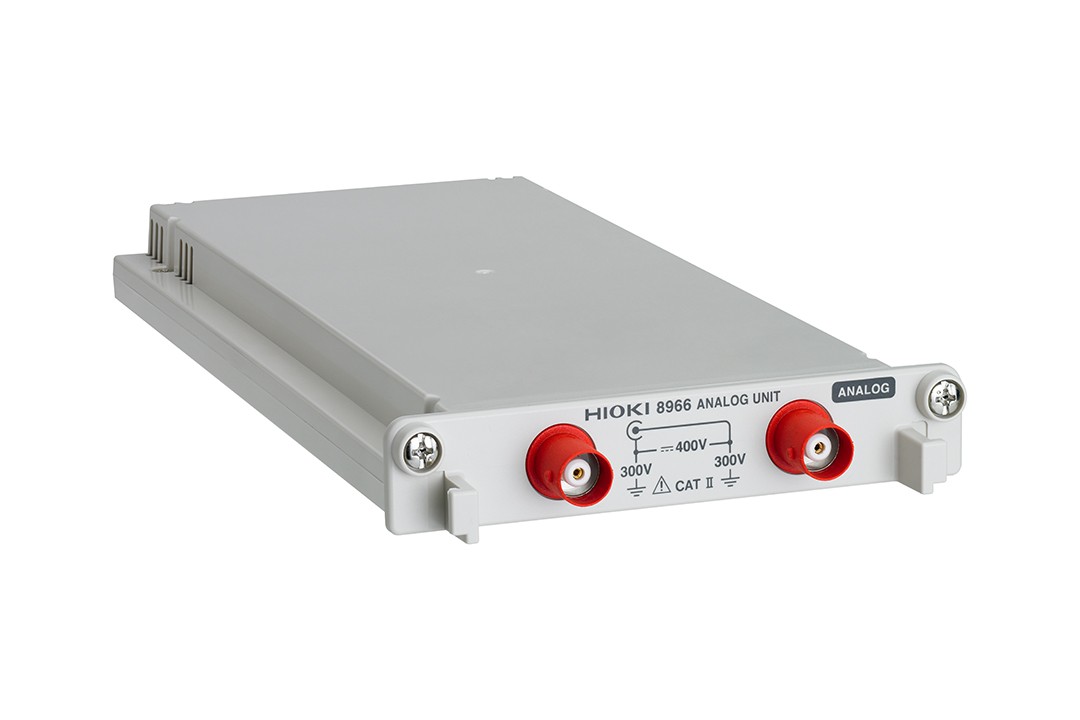

模拟单元 8966
2通道，瞬态波形带宽DC～5MHz
概要
● 通过12bitA/D进行高分辨率测量
● 绝缘的2通道输入
● 接地最大额定电压：AC，DC 300 V
● 20 MS / s的高速采样，即使在高速状态下、也能切实捕捉。安装在存储记录仪中使用。※不标配输入线，请另外购买。
$(document).ready(function() {
$('#img_a').click(function() {
showVideo('video_a', 'XNTIwMTMwMzUzMg==');
});
$('#img_b').click(function() {
showVideo('video_b', 'XNTIwMTE2Mzk3Ng==');
});
$('#img_c').click(function() {
showVideo('video_c', 'XNTg3NzQwOTIxMg==');
});
});
function showVideo(domid, vid) {
play
产品规格
基本参数（精度保证时间1年）
测量功能 | 通道数：2ch电压测量 |
|---|---|
输入端口 | 绝缘BNC端口（输入电阻1 MΩ, 输入电容30 pF） 对地最大额定电压：AC, DC300 V （输入和主机间绝缘，在输入通道和外壳间，各输入通道之间外加不会损坏的上限电压） |
测量量程 | 5 mV〜20 V/div, 12档量程，满量程：20div, |
测量分辨率 | 测量量程的1/1600（使用16bitA/D） |
测量分辨率 | 测量量程的1/100 (使用12bit A/D，用于MR8847时) |
最高采样率 | 20 MS/s (2通道同时采样) |
测量精度 | ±0.5% f.s.（5Hz滤波，含零位精度） |
频率特性 | DC〜5 MHz -3 dB, AC耦合时：7 Hz〜5 MHz -3dB |
输入耦合 | AC/DC/GND |
最大输入电压 | DC400 V (输入端口间外加不会损坏的上限电压) |
体积及重量 | 106W × 19.8H × 196.5D mm, 250 g |
附件 | 无 |
