● 可进行2chDCV，ACV高压输入的输入电源
● 最大可直接测量DC1000V, AC700V
● 和存储记录仪系列组合使用（对适用机型有限制）
● 1MS/s的高速采样
● 绝缘输入
安装在存储记录仪中使用。※不带输入线，请另行购买。
记录仪（示波记录仪、存储记录仪）

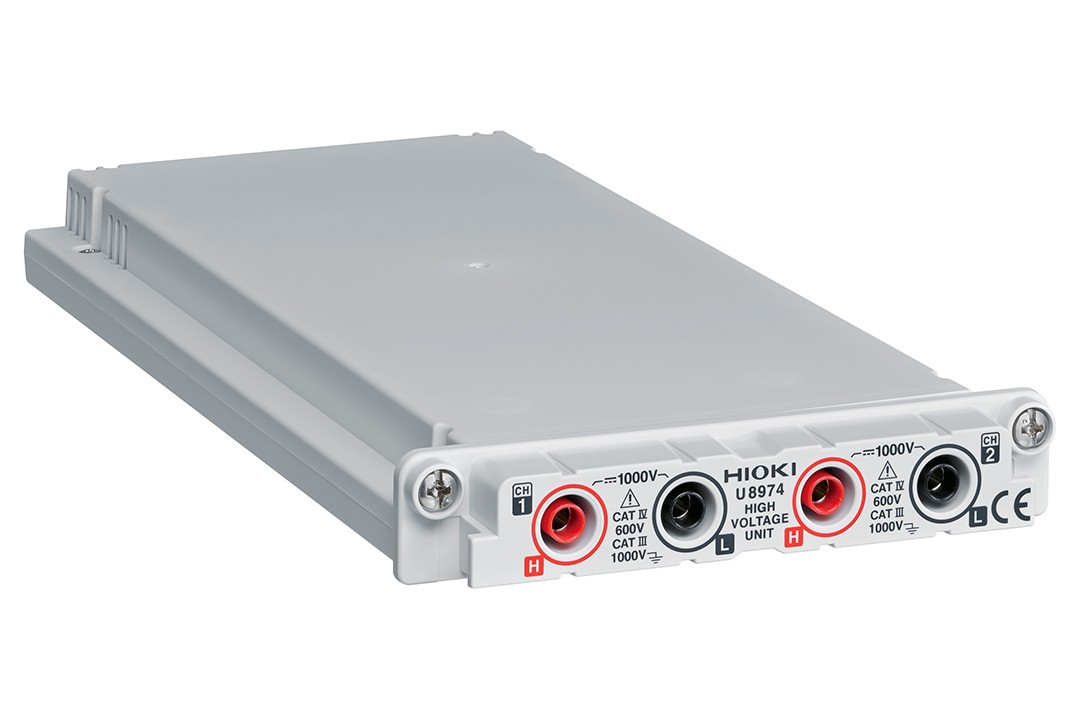

高压单元 U8974
2通道，高电压输入Max. DC 1000 V, AC 700 Vrms 带宽DC～100kHz
型号：U8974
概要
● 可进行2chDCV，ACV高压输入的输入电源
● 最大可直接测量DC1000V, AC700V
● 和存储记录仪系列组合使用（对适用机型有限制）
● 1MS/s的高速采样
● 绝缘输入安装在存储记录仪中使用。※不带输入线，请另行购买。
产品规格
基本参数
| 测量功能 | 通道数：2ch电压测量，DC/RMS切换功能 对地最大额定电压：AC/DC 1000V测量等级Ⅲ，AC/DC600 V测量等级Ⅳ |
|---|---|
输入端子 | 香蕉头输入端子（输入电阻4 MΩ, 输入电容5 pF） |
测量量程 | 200 mV/div〜50 V/div (模式DC), 8档量程 |
测量分辨率 | 测量量程的1/1600（使用16bitA/D） |
最高采样速度 | 1MS/s |
RMS测量 | RMS精度: ±1.5% f.s. (DC, 30 Hz〜1 kHz), ±3% f.s. (1 kHz〜100 kHz) |
频率特性 | DC～100 kHz (-3dB) |
输入耦合 | DC/GND |
最大输入电压 | DC 1000 V, AC 700 V |
体积及重量 | 106W × 19.8H × 196.5D mm, 230 g |
附件 | 无 |
