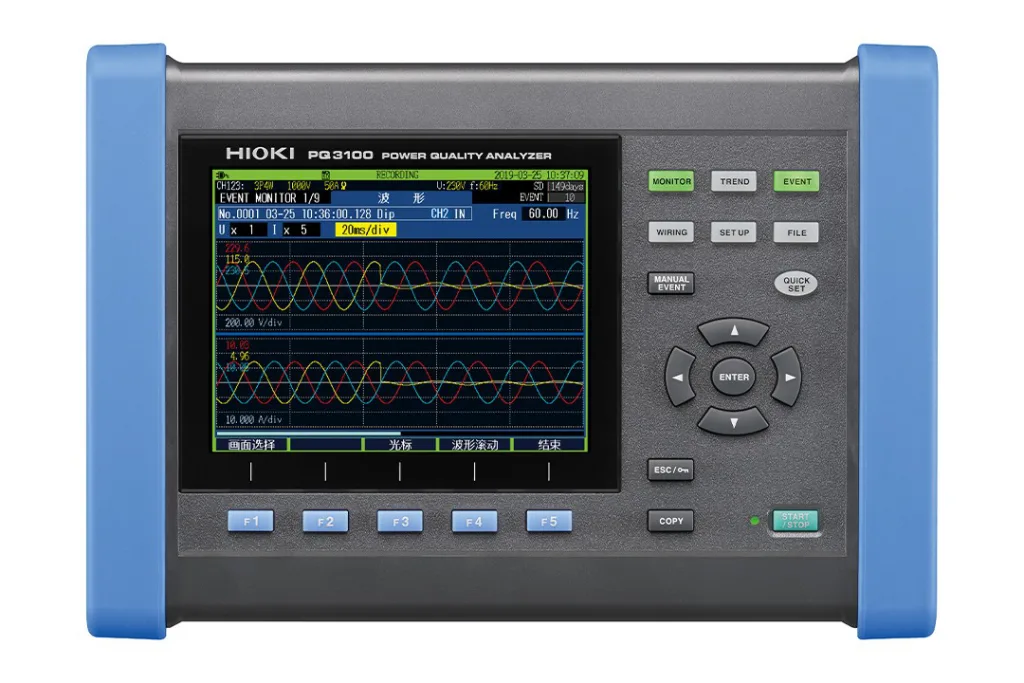

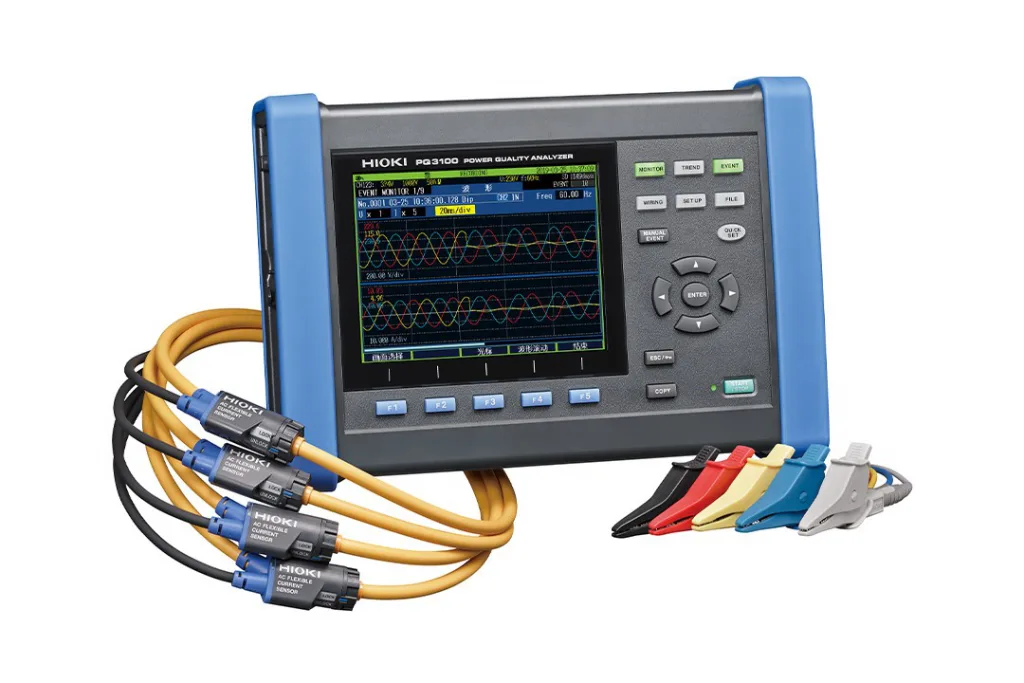

电能质量分析仪 PQ3100

Name: PQ3100 电能质量分析仪 PQ3100
Brand: 日置 HIOKI
SKU: PQ3100

电源保养和故障时，1台仪器记录并分析，实现准确的电源分析

•所有电压、电流、功率、谐波、闪变等都按照时序同时测量（Ver.UP中带闪变功能）
•趋势记录的同时捕捉瞬间停电、电压下降、频率变化等所有电源异常情况
•使用QUICK SET功能轻松掌握测量步骤
•附件应用软件PQ ONE能制作符合GB标准的报告
•最长可记录事件发生前1秒，发生后10秒的波形
•可长时间准确的测量DC电流（使用AC/DC自动调零电流传感器）
•电流传感器电源由PQ3100主机供电

立即询价 / 申请演示加入询价车

型号：PQ3100

概要

电能质量分析仪的使用方法：轻松进行接线和设置

具备“QUICK SET”功能能够帮助进行三相线路的电压、电流传感器接线以及到记录开始为止的设置向导。能够自动判定和显示钳形传感器的朝向错误以及相序的接线错误等，并通知修改点。

电能质量分析仪的使用方法：功率系统的电能质量记录

同时按照时序测量电压、电流、功率、谐波、闪变等所有项目。在趋势记录的同时，捕捉瞬间停电，电压下降，频率变化等所有电源异常情况。

电能质量分析仪PQ3100专用软件PQ ONE

让用PQ3100记录的数据进行的分析更加详细并容易理解。
使用标配的专用软件PQ ONE，能够利用计算机和鼠标，不仅能直观的进行定期的电能质量管理和报告制作，还能在发生电源异常时做出故障分析。

产品规格

基本参数(精度保证期1年,调整后精度保证期1年)

测量线路	除了单相2线/单相3线/三相3线/三相4线以外，还可使用ch4测量电压/电流 (所有通道都能对应AC/DC测量)
电压量程	电压测量1000.0 Vrms或DC, 瞬态测量2.200 kVpeak
电流量程	AC/DC 50.000 mA～5.0000 kA (根据所用传感器的测量范围而异)
功率量程	50.000 W～6.0000 MW (根据所使用电流量程和接线自动决定)
基本精度	电压: 标称电压的±0.2%, 电流: ±0.1% rdg. ±0.1% f.s. + 电流传感器精度，有功功率: DC ±0.5% rdg. ±0.5% f.s. + 电流传感器精度 AC ±0.2% rdg. ±0.1% f.s. + 电流传感器精度
测量功能	1. 瞬态过电压: 200 kHz采样 2. 频率1波: 从1个波形进行运算 3. 电压1/2有效值、电流1/2有效值：每隔开半波半的1个波形运算 4. 浪涌、下陷、停电: 电压1/2有效值时检测 5. 冲击电流: 每半波运算电流后的有效值时检测 6. 频率200 ms: 从10个波形·12个波形进行运算 7. 频率10秒:从10秒间的波形进行运算 8. 电压波形峰值，电流波形峰值 9. 电压，电流，有功功率，视在功率，无功功率，有功电能，视在电能，无功电能，电费，功率因数，位移功率因数，电压不平衡率，电流不平衡率 10. 电压波峰因数，电流波峰因数 11. 谐波/相位角(电压/电流), 谐波功率: 第0次～50次 12. 谐波电压电流相位差: 第1次～50次 13. 总谐波畸变率(电压/电流) 14.间谐波(电压/电流): 第0.5次～49.5次 15. K因数(倍增率) 16. (Ver.UP) 瞬态闪变值: 符合IEC61000-4-15 17. (Ver.UP) ΔV10闪变，IEC闪变(短时间/长时间)
最长记录时间	最长1年，最多记录时间：9999件 × 365日
接口	SD/SDHC存储卡, RS-232C, LAN (HTTP服务器功能), USB 2.0
显示	6.5英寸TFT彩色LCD (640 × 480点)
电源	AC适配器Z1002 (100～240V, 额定1.7 A, 50/60 Hz) 电池组Z1003 (连续使用时间8小时，AC适配器连接进行充电，充电时间5小时30分)
体积及重量	300W × 211H × 68D mm, 2.5 kg (含电池组Z1003)
附件	使用说明书×1, 测量指南×1, 电压线L1000-05 ×1 (红、黄、蓝、灰、黑，鳄鱼夹×5，螺旋管×5), 彩色螺旋管(用于区分钳形传感器颜色) ×套, 螺旋管×5, AC适配器Z1002 ×1, 背带×1, USB连接线(1 m) ×1, 电池组Z1003 ×1
