存储记录仪MR8880-21

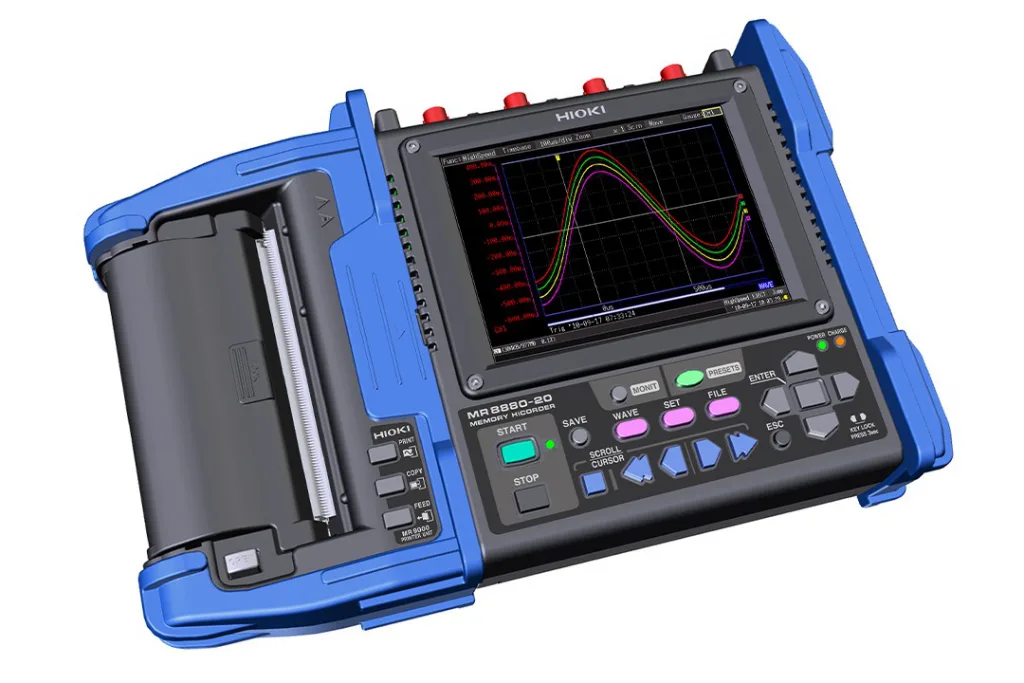

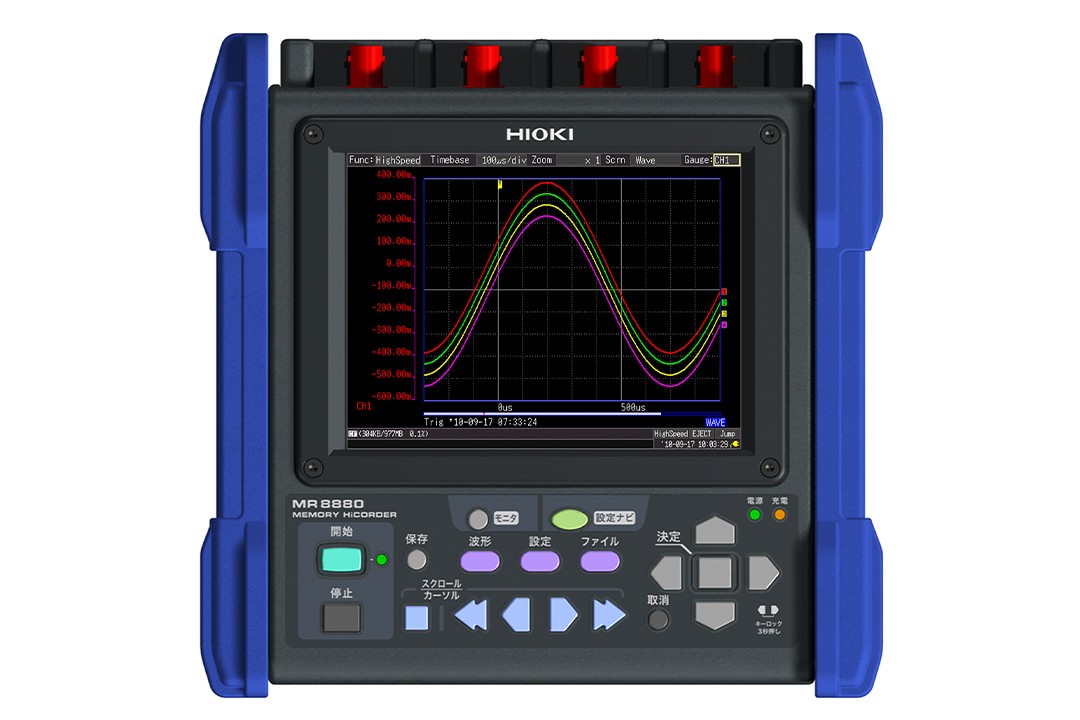

Name: MR8880-21 存储记录仪MR8880-21
Brand: 日置 HIOKI
SKU: MR8880-21

轻巧、操作简单，可测量高压信号和微小信号的记录仪

● CATⅢ 600V的绝缘性能，可测量480V电线
● 4通道绝缘输入（可同时记录三相电源线+1ch）
● 适用于严峻的环境，使用温度范围：-10℃～50℃
● 防摔抗震（标配保护壳）
● 设置向导功能，可轻松设置

立即询价 / 申请演示加入询价车

型号：MR8880-21

概要

存储记录仪的使用方法：测量电流波形

使用触发功能可以准确记录接通电源时马达的启动电流，并能通过设置预触发把握触发前后的现象。将光标对准电流波形的峰值，即可显示电流值。

存储记录仪的使用方法：记录PLC的时序。

使用逻辑探头，可以同时测量最多逻辑8通道和模拟波形4通道，并用于分析控制信号的时序。通过设置逻辑的AND/OR，开始指定的理论电平触发，设置预触发后能够把握触发前后的现象。

存储记录仪的使用方法：记录停电时的电压下降

可以将无法预知何时发生的工频电源的电压下降设置为波峰值的电压电平来进行触发。可以自动保存至打印机或PC卡中，并将数据带回后显示在计算机中。

产品规格

基本参数

通道数	模拟4ch+逻辑标配8ch ※模拟输入通道间和主机间绝缘，所有逻辑输出通道和主机共地
测量量程（10div满刻度）	各个通道可选瞬间值、有效值，10mV～100V/div, 13档量程，分辨率：量程的1/640，有效值：DC， 30Hz～10kHz，波峰因数2
最大额定电压	端口间：AC、DC 600V，对地间：AC、DC 600V测试等级Ⅲ，AC、DC 300V测试等级Ⅳ
频率特性	DC~100kHz（±3dB）
时间轴（高速时）	100μs ～100ms/div，10档量程，采样周期：量程的1/100
记录间隔（实时时）	100μs ～1min，19个设置（所有通道同时采样）
测量功能	高速（高速记录）、实时（实时记录）
存储容量	14bit×1MW/ch（1Word=2byte）
外部存储	CF卡槽× 1,，USB 2.0接口× 1，（最大2GB）
记录纸	（打印单元MR9000为选件）：112mm ×18m，卷轴型热敏记录纸，记录湿度：10mm/s（使用碱性干电池时不可打印）
显示屏	5.7英寸VGA-TFT彩色液晶（640×480点）
显示语言	中文、日语、英语
通讯接口	USB2.0迷你B×1，CF/USB内存的文件传输至计算机中，用计算机控制
电源	AC适配器Z1002：AC100~240V（50/60Hz），45VA (含AC适配器，实时保存时)、107 VA (含交流适配器，实时保存，使用打印机时) 电池组Z1000：※同时使用AC适配器时优先适配器，AC适配器可充电3h/连续使用3h（背光打开时） 5号碱性干电池：（LR6）×8/连续使用时间40分钟（背光打开时，不可使用打印机） DC电源输入：DC10~28V
体积和质量	205W × 199H × 67Dmm, 1.76kg（含电池组）装有打印机时：303W × 199H × 67Dmm, 2.26kg（含电池组）
附件	使用说明书×1、AC适配器Z1002×1、碱性干电池盒×1、吊带×1，USB线缆L1003×1
