化学阻抗分析仪IM3590

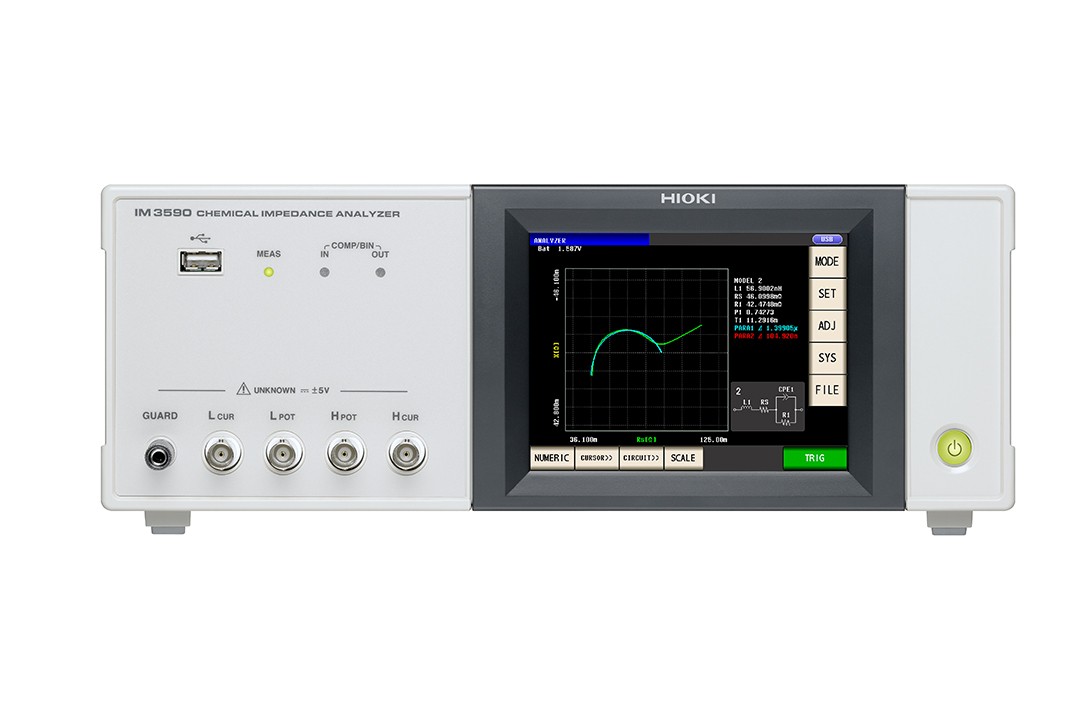

Name: IM3590 化学阻抗分析仪IM3590
Brand: 日置 HIOKI
SKU: IM3590

用于测量电气化学零件和材料/电池/EDLC(电气双层电容)

● 适用于离子运动和溶液电阻测量，1mHz ～ 200kHz的宽范围信号源
● 1台机器即可实现LCR测量、扫描测量的连续测量和高速检查
● 可测量电池的无负载状态产生的内部电阻
● 最快2ms的高速测量，实现扫描测量的高速化
● 基本精度±0.05%，零件检查到研究开发测量均可对应
● 适用于Cole-Cole图、等效电路分析等电器化学零件和材料的电阻(LCR)测量

立即询价 / 申请演示加入询价车

型号：IM3590

概要

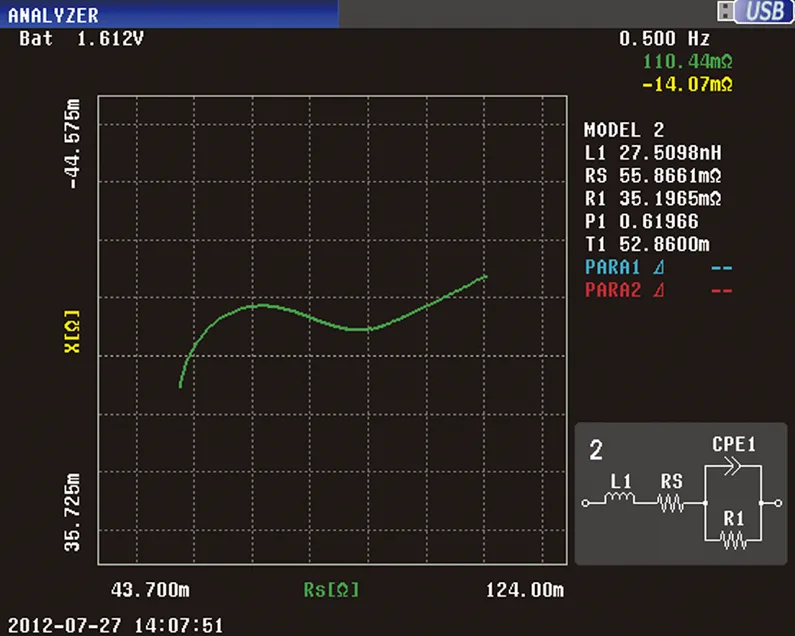

阻抗分析仪IM3590：对应Cole-Cole图，等效电路分析等阻抗测量

使用例：可以用于电气化学元件和材料、电池、双电层电容器的测量中的Cole-Cole图和等效电路分析。
使用例：适用于电池的电极/电解质界面中的电荷移动电阻或电解质内的物质移动过程等电池内部的现象分析

阻抗分析仪IM3590：具备用于电池的内部电阻测量的电池测量模式

自动测量电池电压，通过产生和电池电压相同的直流电压，可以测量电池无负载状态下的内部阻抗。
·可测范围：10 mΩ～10 Ω
·电池电压：5V以下

阻抗分析仪IM3590：把握电子元件、压电元件/共振元件的频率特性

通过扫描测量频率（最多801点），频率特性、Cole-Cole图显示，轻松把握特性。也能进行信号电平（电压/电流）和DC偏压扫描。

阻抗分析仪IM3590：通过时间间隔测量掌握随时间变化的行为

因为最多可进行801点的时间间隔测量，因袭能够显示随时间变化的图标，掌握根据温度等环境变化的特性。

精度计算软件

仅需输入数值即可轻松计算精度。
阻抗分析仪精度计算软件请点击

Multi-plot

该软件能利用既定模型解析电池阻抗数据的等效回路。擅长解析Li-lon电池，特别是数十mΩ的阻抗数据。该Web软件可将数个阻抗数据同时绘制在Nyquist (Cole-Cole)或Bode plot上。下载csv文件即可获取解析结果。软件详细介绍网页请点击这里

产品规格

基本参数

测量模式	LCR模式，连续测量（LCR/分析），分析模式（频率或电平扫描，温度特性，等效回路分析）
测量参数	Z, Y, θ, Rs (ESR), Rp, Rdc (直流电阻), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (导电率), ε (介电常数)
测量量程	100mΩ～100MΩ, 10档量程 (所有参数均由Z规定)
显示范围	Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.000000 [単位]～9.999999G [单位]) 仅Z和Y为绝对值显示 θ: ± (0.000°～999.999°), D: ± (0.000000～9.999999) Q: ± (0.00～99999.99), Δ%: ± (0.0000%～999.9999%) T: -10.0℃～99.9℃
基本精度	Z: ±0.05% rdg. θ: ±0.03°
测量频率	1 mHz～200 kHz (1 mHz～10 Hz步进)
测量信号电平	普通模式： V模式，CV模式：5 mV～5 V rms，1 mV rms步进 CC模式：10 μA～50 mA rms，10 μA rms步进低阻抗高精度模式： V模式，CV模式：5 mV～2.5 V rms, 1 mV rms步进 CC模式：10 μA～100 mA rms, 10 μA rms步进
输出电阻	普通模式：100 Ω，低电阻高精度模式：25 Ω
显示	彩色TFT5.7英寸，可设置显示ON/OFF
测量时间	2ms（1kHz，FAST，显示屏OFF，代表值）
功能	DC偏压测量，直流电阻温度补偿（标准温度换算显示），温度测量，电池测量（自动DC偏压外加方法），BIN测量（分类功能），面板读取·保存，存储功能
接口	EXT I/O（处理器），USB通讯，USB存储选件：可安装RS-232C/GP-IB/LAN其中之一
电源	AC 100～240 V, 50/60 Hz, 50 VA max
体积及重量	330W × 119H × 168D mm, 3.1 kg
附件	电源线×1，使用说明书×1
