•切实的接触SMD的小电极。实现高精度且稳定的4端子测量。
•通过各个SMD尺寸的模板和导槽，轻松、准确的对被测物进行定位。
LCR测试仪、阻抗分析仪

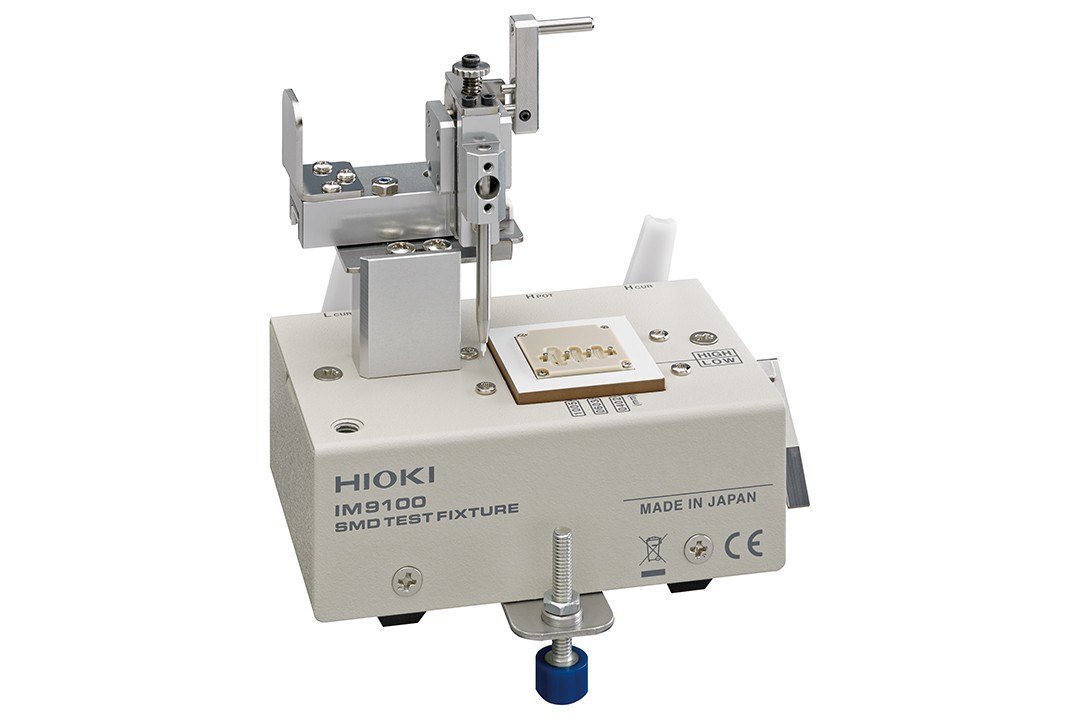

SMD测试治具IM9100
直接连接型，底部有电极SMD用，DC～8MHz，可测量样品尺寸：0402～1005（JIS）
型号：IM9100
概要
•切实的接触SMD的小电极。实现高精度且稳定的4端子测量。
•通过各个SMD尺寸的模板和导槽，轻松、准确的对被测物进行定位。
产品规格
主要参数
| 与测量端的连接部 | 4端子对结构 使用连接器: BNC |
|---|---|
| 与试样的连接部 | 4端子对结构 |
| 可测定试样 | 0402, 0603, 1005 (JIS) |
| 最大输入电压/电流 | 电压: ±42 V peak (AC+DC) 电流: 0.15 A rms (±0.15 ADC) |
| 可用频率 | DC〜8 MHz |
| 适配机型 | IM3590, IM3570, IM3536, IM3533, IM3523, 3506-10 旧型号(停产): 3511-50, 3532-50, 3522-50 [2023年4月] |
| 附件 | 使用说明书x1、短路校正夹具(所有尺寸兼用)x1、开路校正夹具( 1005尺寸: 1005尺寸且所有尺寸兼用)×2 |
